記事の概要: A 変圧器ヒューズは、異常な電流状態が発生したときに変圧器を電力システムから切り離すように設計された、コンパクトながら重要な保護デバイスです。適切に選択されたヒューズは、短絡エネルギーを制限し、熱的および機械的ストレスを軽減し、深刻な障害による損傷を防ぎ、周囲の配電ネットワークの安定性を維持するのに役立ちます。この記事では、変圧器ヒューズの仕組み、使用場所、適切なタイプの選択方法、および信頼性の高い変圧器保護システムを設計する際にエンジニアが考慮すべき実際的な要素について説明します。
A 変圧器ヒューズ電流が安全な動作条件を超えて上昇した場合に、変圧器を切断するために使用される電気保護部品です。一般的に配電用変圧器、計器用変圧器、油入変圧器、乾式変圧器、および関連する中圧機器の一次側または高圧側に設置されます。
基本原理は簡単です。ヒューズには、過剰な電流に反応する特別に設計された可溶要素が含まれています。電流とそれに伴う発熱が素子の設計動作特性を超えると、素子が溶けて電気回路が遮断されます。ヒューズの構造に応じて、消弧媒体と電流制限構造が電気アークを消し、遮断中に放出されるエネルギーを制御します。
このシンプルな動作原理は重要な利点をもたらします。変圧器ヒューズは、その基本的な保護機能を実行するために複雑な制御回路を必要としません。正しく指定すると、変圧器の通常動作中に安定した状態を維持しながら、重大な障害に迅速に対応できます。
配電ネットワークの場合、変圧器の故障は複数の機器に影響を与える可能性があるため、これは重要です。重大な内部障害が発生すると、巻線、絶縁体、ブッシング、ケーブル、開閉装置が損傷し、同じネットワークに接続されている他の負荷に長時間にわたる中断が発生する可能性があります。
したがって、変圧器ヒューズは通常、絶縁されたコンポーネントではなく、より広範な保護戦略の一部と見なされます。設置状況によっては、負荷スイッチ、サーキットブレーカー、避雷器、リレー、二次側保護装置と併用して動作する場合があります。
変圧器ヒューズの動作は、いくつかの段階で理解できます。
高電圧電流制限設計の場合、中断プロセスが非常に早く発生する可能性があります。目的は、単に回路を開くことではなく、保護された変圧器に到達する障害エネルギーの量を減らすことです。
これは、大規模な短絡の場合に特に重要です。適切な保護がないと、結果として生じる電流により、変圧器の巻線に強い電磁力や熱応力が発生する可能性があります。急速な中断はこれらのストレスを軽減し、比較的局所的な障害が広範な機器の損傷に発展するのを防ぐのに役立ちます。
変圧器ヒューズはいくつかの異常な動作状態に対処できますが、正確な保護能力はその構造、定格、設置位置、および他の保護装置との調整によって異なります。
短絡により、通常の変圧器の負荷電流よりも何倍も大きな電流が発生する可能性があります。適切な高電圧電流制限ヒューズは、このような故障電流が過度の熱的および機械的損傷を引き起こす前に遮断するように設計されています。
継続的または繰り返しの過負荷は、変圧器の温度を上昇させ、絶縁体の劣化を加速させる可能性があります。特定の変圧器ヒューズ設計は、定義された時間対電流特性に従って過負荷保護を提供し、異常な過負荷が持続する場合に回路を切断しながら一時的な動作状態を可能にします。
巻線の故障、絶縁破壊、その他の内部問題により、危険な電流状態が生じる可能性があります。一次ヒューズ保護により、欠陥のある変圧器を配電網から切り離し、障害の影響を制限できます。
変圧器を保護することは、上流および隣接する機器の保護にも役立ちます。ヒューズが正しく調整されていれば、ネットワークの正常なセクションを不必要に切断することなく、故障した変圧器を隔離できます。
ただし、ヒューズ保護は、他のすべての保護デバイスの普遍的な代替品と見なされるべきではありません。変圧器の保護要件は、変圧器の容量、電圧レベル、接地配置、ネットワーク障害レベル、および適用される電気規格によって異なります。
変圧器が異なれば、必要なヒューズ特性も異なります。電圧と電流が変圧器の定格に近いという理由だけでヒューズを選択すると、保護が不十分になったり、迷惑な動作が発生したりする可能性があります。
| ヒューズの種類 | 代表的な用途 | 主な保護機能 | 一般的な考慮事項 |
|---|---|---|---|
| PT保護ヒューズ | 変圧器と計測システム | 一次短絡保護 | 低い動作電流と正確な保護特性 |

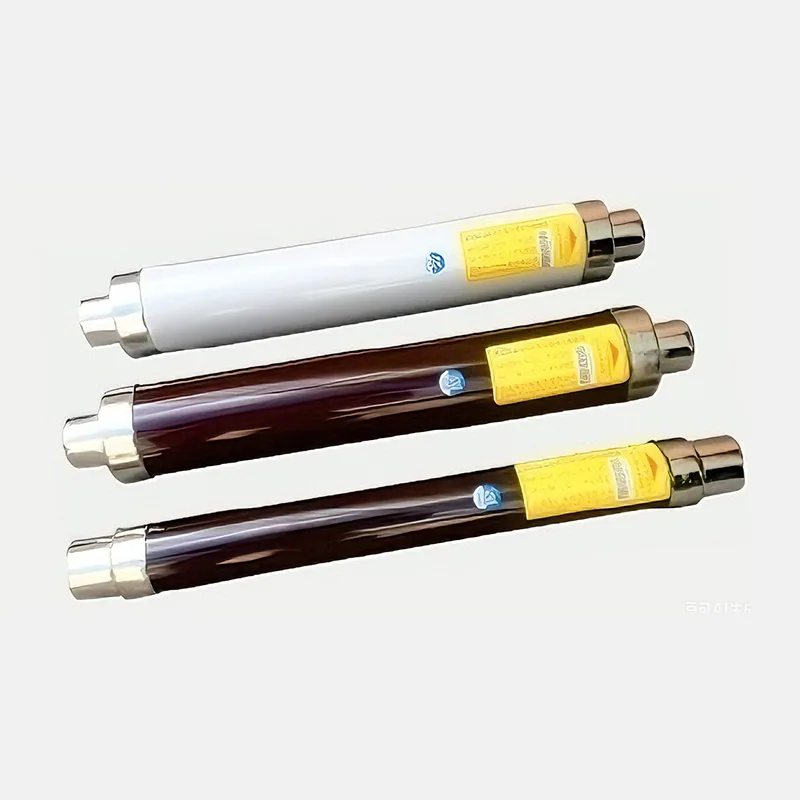

| 電流制限トランスヒューズ | 高圧電源変圧器および開閉装置 | 短絡および選択された過負荷保護 | 遮断容量と電流制限性能 |
| 油入変圧器ヒューズ | 油入配電変圧器 | 短絡および過負荷保護 | 油の適合性、シール性、温度、取付構造 |
| 過負荷保護ヒューズ | 負荷変動油入変圧器 | 熱関連の過負荷保護 | 時間電流特性とトランスの熱挙動 |
たとえば、高電圧限流ヒューズは、中圧開閉装置、リングメインユニット、およびプレハブ変電所で使用される場合があります。油浸アプリケーションでは、ヒューズが絶縁、温度、圧力、シール、材料の適合性のすべてが長期的な性能に影響を与える環境内で動作するため、追加の考慮が必要です。
正しい選択は、変圧器の保護において最も重要な要素の 1 つです。ヒューズは、異常な電流に十分迅速に応答しながら、通常の動作条件下では安定した状態を維持する必要があります。
エンジニアは、変圧器ヒューズを指定する前に、次のパラメータを評価する必要があります。
よくある間違いは、変圧器の定格電流のみに基づいてヒューズを選択することです。実際の保護の問題はさらに複雑です。ヒューズは、許容できる一時的なイベントと、中断が必要な持続的な障害または重大な障害を区別する必要があるからです。
変圧器の通電により、一時的な励磁突入電流が発生する可能性があります。この電流は必ずしも故障ではありませんが、その大きさは変圧器の通常の動作電流よりもかなり大きくなる可能性があります。
突入動作を考慮せずにヒューズを選択すると、変圧器通電中にヒューズが動作する可能性があります。このような迷惑な操作は不必要な停止を引き起こし、メンテナンス作業を増加させ、保護システムの信頼性を低下させる可能性があります。
したがって、ヒューズの時間-電流曲線は、変圧器の予想される通電特性に対して評価する必要があります。
適切に設計された保護システムは、実用的なバランスを追求します。
変圧器の構造、コア設計、容量、システムインピーダンス、スイッチング条件が異なるため、ヒューズの選択は一般的な経験則ではなく、実際の機器のデータに基づいて行う必要があります。
変圧器のヒューズは、変圧器の設計と保護構造に応じて、さまざまな位置に取り付けることができます。
中電圧配電システムでは、高電圧開閉装置の内部に限流ヒューズが取り付けられる場合があります。負荷スイッチまたは真空接触器と連携して、コンパクトな変圧器保護構成を作成できます。
一部の油入変圧器では、変圧器タンク内にヒューズを取り付けることができます。したがって、ヒューズは絶縁油との適合性および予想される熱および圧力条件を考慮して設計する必要があります。
一部の変圧器保護構造では、高電圧接続またはブッシング構造の周囲に配置されたヒューズが使用されます。機械的寸法、電気的クリアランス、および環境条件を慎重に考慮する必要があります。
変圧器は電源変圧器とは異なる電気特性を持ち、通常ははるかに低い電流で動作します。したがって、適切な一次保護を提供するために、専用の高電圧電流制限ヒューズが使用されます。
次の概要は、エンジニアが機器の予備選択時にさまざまな変圧器ヒューズ設計の一般的な役割を特定するのに役立ちます。
| 選択要素 | なぜそれが重要なのか | 無視した場合の潜在的な問題 |
|---|---|---|
| 定格電圧 | 適切な絶縁性能と遮断性能を確保 | 安全でない、または信頼性の低い中断 |
| 電流定格 | 通常の変圧器負荷電流を許可します | 迷惑操作または不適切な保護 |
| 遮断容量 | ヒューズが予想される故障電流を安全に遮断できるかどうかを判断します | 重大な中断障害のリスク |
| 時間-電流曲線 | 過負荷および障害状態への応答を制御します | 調整不足または不必要な停止 |
| 突入電流耐性 | 変圧器通電時の動作を防止 | 繰り返しの迷惑ヒューズ動作 |
| 環境適合性 | 実際の現場状況での安定稼働をサポート | 老化の加速または動作の信頼性の低下 |
適切に選択されたヒューズは、信頼性の高い変圧器保護の一部にすぎません。設置品質、システム調整、検査、交換手順も全体的な結果に影響します。
物理的寸法を一致させるだけで故障したヒューズを交換しないでください。電気定格、構造、動作特性、およびアプリケーション要件も一致する必要があります。
屋外変電所では、機器が湿気、粉塵、温度変化、その他の環境ストレスにさらされる可能性があります。屋内設置には、換気、筐体の設計、およびクリアランスに関して異なる要件がある場合があります。
変圧器の一次保護は、二次ヒューズ、回路ブレーカー、フィーダー保護、および上流保護と併せて考慮する必要があります。調整が不十分な場合、正常なフィーダまたは変電所セクション全体が不必要にトリップする可能性があります。
電気接続が緩んでいたり、不適切に取り付けられていると、異常な発熱や不必要な損失が発生する可能性があります。メンテナンス中、技術者はメーカーの設置要件と該当する電気安全手順に従う必要があります。
変圧器のヒューズが切れても、単に交換が必要なコンポーネントとして自動的に処理されるべきではありません。根本的な原因は、変圧器の故障、ケーブルの故障、過負荷、絶縁の問題、またはその他の異常な状態である可能性があります。
開始イベントを調査せずにヒューズを交換すると、危険な繰り返し故障シナリオが発生する可能性があります。
恵興中電（北京）電気有限公司は、中電圧および高電圧の電力アプリケーション向けの変圧器ヒューズ ソリューションを提供します。その製品範囲は、電圧変圧器保護、電力変圧器保護、油入変圧器用途、過負荷保護など、さまざまな変圧器保護要件を対象とした特殊なヒューズ設計をカバーしています。
同社の製品情報によると、同社の変圧器ヒューズの製品範囲は、低圧配電設備から中・高電圧システムまでのアプリケーションをカバーしており、屋内開閉装置、リングメインユニット、プレハブ変電所、変圧器タンク、高圧ブッシング、および計量関連機器を対象とした製品設計となっている。
製品には、変圧器、電力変圧器、油入変圧器用の高圧限流ヒューズが含まれます。特定の設計は 40.5 kV に達するシステムを対象としていますが、利用可能な電流定格は特定のヒューズ ファミリやアプリケーションによって異なります。
エンジニアや調達チームにとって、この幅広い製品範囲は、プロジェクトで複数の変圧器構成にわたって異なるヒューズ特性が必要な場合に役立ちます。
プロジェクトごとに、次のような重要な選択要素を確認する必要があります。
カスタマイズされた変圧器保護プロジェクトの場合、完全な電気要件と環境要件をメーカーに伝えることが不可欠です。これにより、サプライヤーは公称電流値だけに依存するのではなく、適切なヒューズ構造を推奨するのに十分な情報が得られます。
主な目的は、故障による過剰な電流、またはヒューズの設計によっては過負荷がヒューズの動作特性に達したときに、変圧器を切断することです。これにより、変圧器の損傷が制限され、障害が広範な電気ネットワークに影響を及ぼし続けるのを防ぐことができます。
一部の変圧器ヒューズ設計は過負荷と短絡保護の両方を提供しますが、他の設計は特定の障害状態に合わせて最適化されています。実際の保護機能は、ヒューズのタイプ、時間と電流の特性、変圧器の用途、およびシステム設計によって異なります。
遮断容量は、指定された条件下でヒューズが安全に遮断できるように設計された故障電流のレベルを示します。設置場所で予想される故障電流がヒューズの遮断能力を超えると、保護システムが意図したとおりに動作しない可能性があります。
変圧器の通電により、励磁突入電流が発生する可能性があります。選択したヒューズの突入耐性が適切でなかったり、時間対電流特性が不適切な場合、通常の通電中にヒューズが動作する可能性があります。
はい。特殊なヒューズ設計は、油入変圧器内またはその周囲に取り付けることができます。このような製品は、絶縁油との適合性があり、予想される温度、圧力、電気的、機械的条件に適している必要があります。
交換は、物理的な外観だけではなく、元の機器の仕様と実際の保護要件に基づいて行う必要があります。定格電圧、定格電流、遮断容量、ヒューズの特性、取り付け方法、調整をすべて確認する必要があります。
いいえ。ヒューズは可溶部を溶かすことで電流を遮断するため、通常は動作後に交換が必要です。回路ブレーカーはスイッチング機構を使用しており、通常、検査とメーカーの要件に従って、障害後にリセットできます。 2 つのデバイスは、調整された保護システムで一緒に使用できます。
有用な情報には、変圧器の容量、一次電圧、二次電圧、定格電流、システム周波数、設置場所、変圧器の種類、利用可能な故障電流、必要な保護機能、既存の開閉装置、および適用される規格が含まれます。
いいえ、変圧器のアプリケーションは大きく異なります。変圧器用のヒューズは、大容量配電用変圧器用に設計されたものとは電気的特性が大きく異なる場合があります。信頼性の高い保護のためには、適切なマッチングが不可欠です。
調整により、可能な場合は障害に最も近い保護装置が最初に動作するようになります。これにより、不必要な停止が減り、電気システムの健全な部分に電力が供給された状態を維持できるようになります。
変圧器ヒューズは、電気保護において重要な役割を担う比較的コンパクトなコンポーネントです。その価値は、異常な電流状態に対応し、故障した変圧器を隔離し、電流制限用途では保護された機器に到達するエネルギーを削減する能力にあります。
ただし、信頼性の高い保護は、正しい公称電流のヒューズを選択するだけでは決まりません。定格電圧、遮断容量、時間電流特性、変圧器の突入電流、障害レベル、設置環境、変圧器の構造、および他の保護装置との調整をすべて考慮する必要があります。
中電圧および高電圧の変圧器プロジェクトの場合、設計段階で適切なヒューズを選択すると、迷惑な動作のリスクが軽減され、障害の分離が改善され、より信頼性の高い配電がサポートされます。
