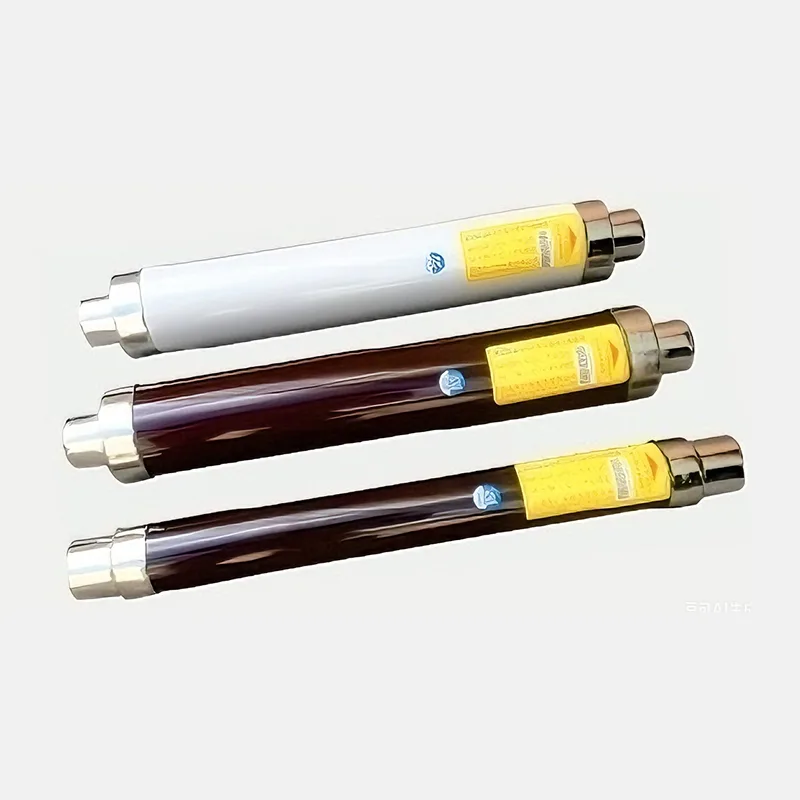

保護トランス用高電圧制限電流ヒューズ

保護変圧器用高電圧制限電流ヒューズは、電力システムの配電変圧器に不可欠な保護デバイスです。ミリ秒レベルの高速電流制限と信頼性の高い遮断容量を備えており、10kV～40.5kVの中圧配電網に広く適用され、変圧器の安全性と電力網の安定性を保証する重要な機器として機能します。以下では、それらのコアアプリケーションと優れたパフォーマンスの利点を詳しく紹介し、現代の電力インフラにおける技術的メリットと実用的な価値を示します。

コアアプリケーション

これらの専門的な保護装置は、さまざまな電力システム シナリオにおける配電変圧器の対象保護需要を満たすために開発されました。

配電変圧器の高圧側の一次保護

油入形や乾式形など、10kVおよび35kVの中圧配電変圧器の高圧側の主保護素子として最もよく使用されます。巻線短絡や絶縁不良などの内部故障や外部線路短絡により過電流が発生した場合、短絡電流がピークに達する前にヒューズが急速に溶断し、故障回路を遮断します。これにより、過熱や電磁力による変圧器の焼損や爆発が回避され、電力網全体に広がる故障が制限されます。人気のあるモデルには、XRNT1、CEF、STR20 があり、さまざまな変圧器容量に合わせて定格電流が 10A ～ 80A の範囲にあります。

リング主装置やボックス型変電所の保護をサポート

都市配電網のリング主装置やボックス型変電所では、これらのヒューズが負荷遮断スイッチと連携して、経済的で効率的な「ヒューズ + 負荷遮断スイッチ」保護方式を形成します。このソリューションは高価なサーキットブレーカーを置き換え、設備投資コストを大幅に削減します。コンパクトなプラグイン構造は、スペースが限られたリングメインユニット内にうまく収まり、迅速な障害分離と信頼性の高い分割電源を実現し、負荷が密な都市部の配電エリアに非常に適しています。

新エネルギーおよび産業用配電システムの保護

これらは、系統接続された変圧器を保護するために、風力発電所や太陽光発電所の集電線だけでなく、産業プラントの高電圧配電システムにも広く設置されています。再生可能エネルギー源の出力変動や工業生産による影響負荷に対処し、システム電圧を安定させ、正確なリレー保護を確保し、新エネルギーの安全な系統接続と安定した産業用電源をサポートします。

過酷な作業環境における変圧器の保護

沿岸の塩霧地帯、砂漠の砂嵐地帯、高地などの過酷な条件で動作する変圧器向けに、防食タイプや完全密閉タイプなどの特別にカスタマイズされたバージョンが用意されています。外部環境による腐食に着実に抵抗し、一貫した保護性能を維持し、機器の耐用年数を延ばし、日々のメンテナンス費用を削減します。

独特のパフォーマンス上の利点

ミリ秒レベルの電流制限と高速障害分離

高電圧限流ヒューズは、優れた限流性能を発揮し、通常は数十ミリ秒かかる回路ブレーカーよりもはるかに速く、3 ～ 6 ミリ秒以内に完全な障害遮断を実現します。電流制限比を0.35未満にして立ち上がり段階で短絡電流を抑制し、電気力学的衝撃と熱損傷を効果的に低減し、変圧器の巻線と絶縁構造を保護し、故障後のメンテナンスコストを削減します。

優れた消弧性と高い操作安全性

石英砂を充填した密閉磁器管構造を採用しており、ヒューズは溶断中に発生する電気アークを急速に冷却して消滅させることができ、アーク再発生や過電圧の発生を防ぎます。高温高強度のヒューズチューブで作られており、1000MVAを超える遮断容量を誇り、故障状態での安全な遮断を保証し、相間短絡や機器の爆発のリスクを排除します。

コンパクトな構造、簡単な設置、簡単なメンテナンス

小型・軽量で多様な設置レイアウトに適応します。プラグイン設計により、特別な工具を使用せずにヒューズの交換を迅速に行うことができ、オペレーター 1 人で 5 ～ 10 分以内に交換を完了でき、停電による損失を最小限に抑えることができます。統一された標準インターフェイスにより、ロード ブレーク スイッチ、リング メイン ユニット、その他の主流機器との高い互換性があり、エンジニアリング設計と現場での施工が簡素化されます。

高いコスト効率と低いフルライフサイクルコスト

ヒューズは遮断器に比べて初期調達コストが1/5～1/10と大幅に安価です。複雑な機械的可動部品がないシンプルな内部構造により、日常的なメンテナンスはほとんど必要ありません。長い耐用年数と低い故障率に支えられたヒューズと負荷遮断スイッチのマッチングアプリケーションは、配電ネットワークにおける大規模なプロモーションに最適なコスト効率の高い保護スキームを形成します。また、タイムリーな障害分離により、停電の影響が狭まり、電源全体の信頼性が向上します。

階層型グリッド保護調整のための選択的保護

これらの保護変圧器用高電圧制限電流ヒューズは、制御誤差が ±10% 以内の正確な時間電流特性を備えており、低電圧サーキット ブレーカやその他のヒューズなどの上位レベルおよび下位レベルの保護デバイスとの信頼性の高い選択的調整を実現します。大規模な停電を避けるために、障害のある分岐のみがトリップされます。プレミアム モデルには、ヒューズの過熱を防止し、全体的な動作の安定性をさらに高めるための過熱保護機能も組み込まれています。
