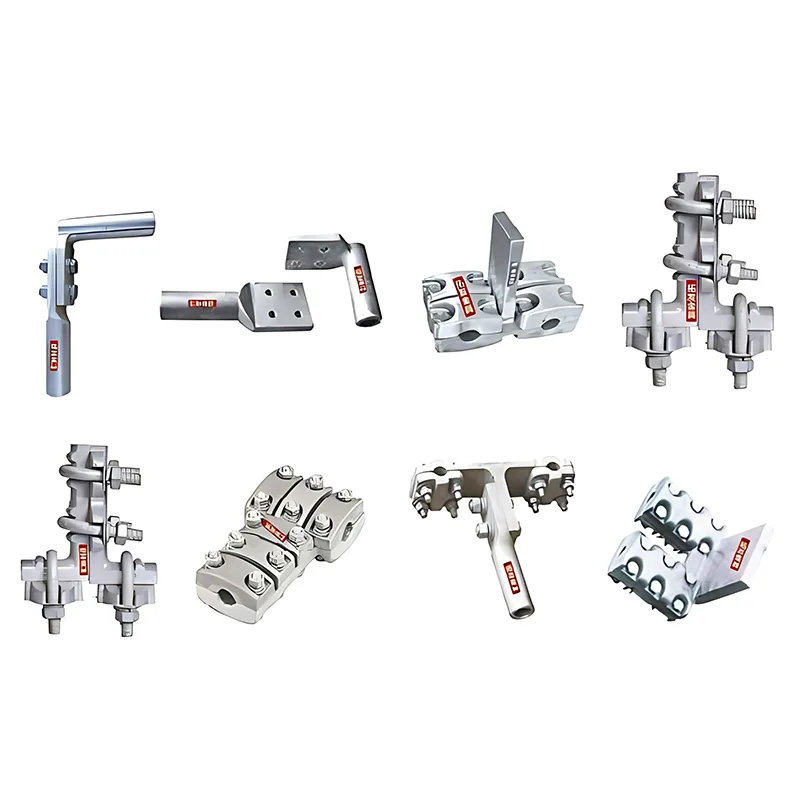

伝送線路 T コネクタ継手

送電線 T コネクタ継手は、架空送電線および変電所バスバー システムに不可欠な分岐接続コンポーネントです。これらは、送電プロジェクトにおける分流や配線の分岐に広く使用されています。実証済みの現場パフォーマンスと標準化された設計により、高電圧送電網に安定した機械的特性と優れた導電性を提供します。

コアアプリケーションシナリオ

架空線および変電所の母線分岐

これらの送電線 T コネクタ継手は主に架空線や変電所で主母線から分岐回路を T 構成で取り出すために使用され、主導体と分岐線の間の信頼できる接続を確保します。これらは、伝送システムにおける配電の重要なコンポーネントとして機能します。

マルチタイプ導体の互換性

幅広い導体断面に適合するように、ボルト締め (L タイプ) および圧縮 (Y タイプ) 設計が用意されています。断面積の小さい導体の場合は、さまざまな分岐要件を満たすために、U 型接続を備えた平行溝クランプも利用できます。

高電圧電力システムのアプリケーション

330 kV 以上の電力システムに適しており、高圧送電線の分岐接続および絶縁要件を完全に満たします。

主な利点

高い接続信頼性

導体のクランプ力には厳しい技術要件が適用されます。グリップ強度は、導体の指定された破断強度の 10% 以上でなければなりません。直径 49 mm を超える導体用のボルト締めクランプの場合、グリップ強度は 3% 以上であり、安定した機械的接続が保証されます。

優れた電気的性能

直流抵抗は同じ長さの導体の直流抵抗よりも高くなく、負荷時の温度上昇は導体の温度上昇よりも低くなります。これにより、電力損失が効果的に低減され、効率的な電流伝送が保証されます。

強力な高電圧適応性

330 kV 以上のアプリケーションでは、最大動作電圧の 1.05 倍でも目に見えるコロナは発生せず、高電圧環境での絶縁および電界安定性の要件を満たします。

明確なモデル識別

モデルには標準の文字コード (T 接続の場合は T、圧縮タイプの場合は Y、ボルト締めタイプの場合は L) が使用され、数字は該当する導体の公称断面積を示します。これにより、選択が容易になり、幅広い互換性が得られます。

柔軟な設置方法

ボルト締めと圧縮取り付けの両方のオプションが利用可能で、導体サイズと現場条件に基づいて選択できます。 U タイプ接続は断面積の小さい導体に使用できるため、設置の困難さが軽減されます。

伝送線路の重要な分岐接続部品として、このシリーズの継手は安定した機械的性能、優れた電気的パラメータ、および柔軟な設置を提供します。架空線や変電所母線のT型分岐に最適なソリューションで、電力システムの安全で安定した運用を確実にサポートします。
