恵興送配電システム向けの電力機器ソリューションを提供します。高圧サーキットブレーカー屋外変電所および高電圧発電プロジェクト向けに設計されています。この機器は、デュアル消弧技術を備えたデッドタンク SF₆ ガス回路ブレーカー設計を使用して、電気回路の制御、短絡障害の遮断、信頼性の高い送電網の運用をサポートします。その動作原理、技術仕様、および選択基準を理解することで、電力会社、EPC 請負業者、および産業用電力ユーザーは情報に基づいて購入の意思決定を行うことができます。
高電圧サーキットブレーカーは、現代の電力システムに不可欠な保護装置です。通常動作中に回路を切り替え、異常な電気的状態が発生したときに故障電流を遮断します。 Huixing のデッドタンク SF₆ ガス高電圧回路ブレーカーのポートフォリオは、40.5 kV ～ 245 kV の定格電圧レベルをカバーし、25 kA ～ 63 kA の範囲の定格短絡遮断電流オプションを備えています。デュアル消弧設計は、自己エネルギーとパッファータイプの原理を組み合わせて、さまざまな障害条件下でも信頼性の高い遮断をサポートします。このガイドでは、電気技術者やプロジェクトの購入者が回路ブレーカーを選択する前に理解しておくべき、動作メカニズム、主な利点、用途、技術パラメータ、選択の考慮事項、およびメンテナンスの実践について説明します。
高電圧回路ブレーカーは、高電圧電力システムで電流を確立、伝達、遮断するように設計されたスイッチングおよび保護デバイスです。従来のスイッチとは異なり、短絡時に非常に高いレベルに達する可能性のある故障電流を遮断できなければなりません。
障害が発生すると、保護システムが異常な電気状態を検出し、回路ブレーカーにトリップ コマンドを送信します。その動作機構は接点を分離し、消弧システムは遮断中に形成された電気アークを消します。このプロセスにより、影響を受ける回路が隔離され、変圧器、伝送線路、バスバー、およびその他の接続された機器への損傷を制限することができます。

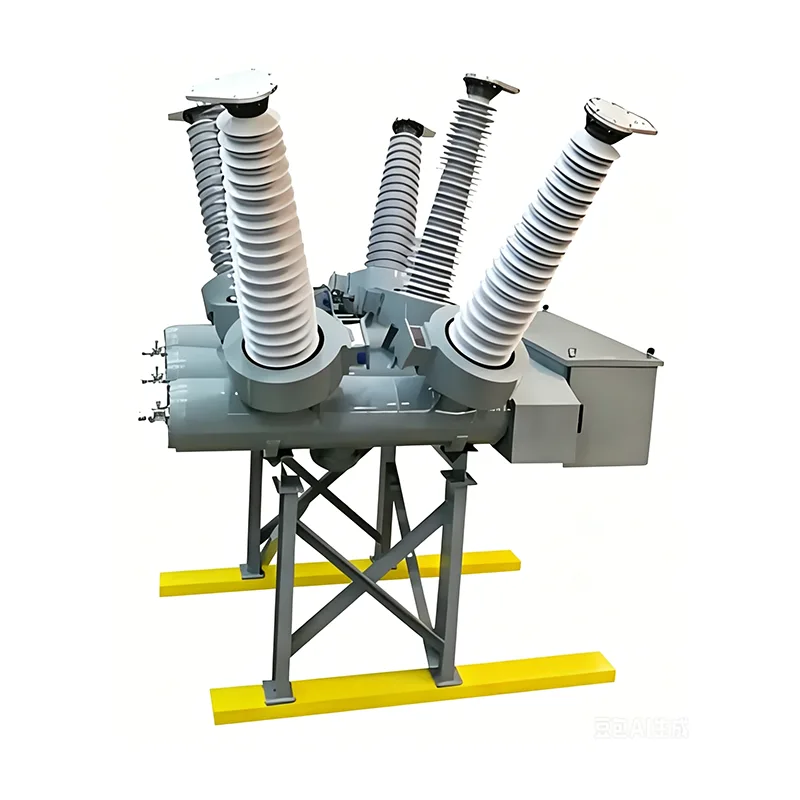

恵興 の注目のソリューションでは、デッドタンクSF₆ガスサーキットブレーカー。デッドタンク設計では、遮断器アセンブリは接地された金属筐体内に収容されます。 SF6 ガスは、指定された製品設計において絶縁および消弧媒体として機能します。
電力会社や産業エンジニアリング プロジェクトでは、信頼性の高い障害保護、運用の柔軟性、および調整された電気システムのパフォーマンスを実現するために、適切な回路ブレーカーを選択することが不可欠です。
恵興 の高電圧サーキット ブレーカーとその利用可能な技術構成の詳細をご覧ください。
動作プロセスでは、電気的保護信号、機械的駆動システム、消弧機構が組み合わされています。回路ブレーカーが電流を安全に遮断できるように、各部品が正しく応答する必要があります。
通常の動作中、回路ブレーカーの接点は閉じたままになり、回路に電流が流れます。機器は、該当する温度上昇および動作制限を超えずに、指定された定格電流を流す必要があります。
保護リレーは、電流や電圧などの電気パラメータを監視します。短絡またはその他の異常状態が設定された保護基準を満たした場合、リレーは回路ブレーカーの制御機構にトリップ信号を送信します。
作動機構はトリップ指令を受信すると接点を切り離します。電流がイオン化媒体を短時間流れ続けるため、それらの間に電気アークが形成されます。回路ブレーカーの遮断器は、このアークを効果的に制御して消火する必要があります。
恵興 の製品は、自己エネルギーとパッファータイプの原理を組み合わせたデュアル消弧アプローチを使用しています。より高い短絡電流条件下では、アークで発生する熱により SF6 ガスが膨張し、高速のガス流が生成されます。故障電流が低い状態では、機械的圧縮により指向性ガス ジェットが生成され、アーク領域が冷却されます。
アークが消えると、接点間のギャップは過渡回復電圧に耐えられる十分な絶縁耐力を回復する必要があります。これは、アークの再点火を防ぎ、障害の分離を成功させるのに役立ちます。
屋外の送電および変電プロジェクトの場合、回路ブレーカーの性能はシステムの安全性、保守計画、および長期的な運用コストに影響します。適切に指定されたデッドタンク SF6 サーキットブレーカーの主な利点は次のとおりです。
これらの利点は、正しいエンジニアリング、設置、試運転、およびメンテナンスに依存します。サーキット ブレーカーは、一般的な製品説明だけではなく、常に実際のネットワーク調査と該当するプロジェクト標準に従って選択する必要があります。
高電圧サーキットブレーカーは、電気ネットワークで制御されたスイッチングと故障電流の信頼性の高い遮断が必要な場合に使用されます。 Huixing のデッドタンク SF₆ モデルは、主に屋外変電所、送電および変電プロジェクトを対象としています。
変電所では、回路ブレーカーを使用して、入出力フィーダ、変圧器回路、母線セクションを制御します。これらは、保護およびスイッチング方式が許可する場合、ネットワークの影響を受けない部分がサービスを継続できるようにしながら、障害を分離するのに役立ちます。
大規模な工業施設や工業団地では、生産設備、大型モーター、配電変圧器をサポートするために高電圧接続が必要な場合があります。適切に定格された回路ブレーカーは、これらの電気設備に重要な保護層を提供します。
太陽光発電および風力発電のプロジェクトでは、発電設備、集電システム、変圧器、送電網接続ポイント間のスイッチングおよび保護装置が必要です。サーキットブレーカーの選択では、プロジェクトの電圧レベル、故障電流の寄与、保護調整、および動作条件を考慮する必要があります。
電力会社が変電所を拡張したり、老朽化した機器を交換したりする場合、新しい回路ブレーカーは既存のネットワークの電気定格、物理レイアウト、制御回路、および保護方式と互換性がある必要があります。
エンジニアは、アプリケーションごとに、選択したモデルがプロジェクトの障害レベル、絶縁要件、スイッチング義務、および環境条件を満たしているかどうかを確認する必要があります。
電気技術者は、高電圧サーキットブレーカーを比較する際、定格電圧以上のものを評価する必要があります。遮断容量、連続電流、絶縁耐力レベル、動作時間、機械的耐久性、制御要件はすべて適合性に影響します。
| 技術的パラメータ | 匯興の製品情報 | なぜそれが重要なのか |
|---|---|---|
| 定格電圧範囲 | 40.5～245kV | システムの電圧クラスと絶縁調整要件に一致する必要があります。 |
| 定格電流範囲 | 1,600 ～ 4,000 A、モデルに応じて | 指定された連続通電能力を決定します。 |
| 定格短絡遮断電流 | 25 ～ 63 kA、モデルに応じて | 設置箇所で予想される短絡電流に対して十分な値である必要があります。 |
| 定格周波数 | 50/60Hz | 電力システムの周波数に対応する必要があります。 |
| 電源周波数耐電圧 | モデルに依存します。公表値には 140 kV 以上のレベルが含まれます | 指定された試験条件での絶縁性能評価をサポートします。 |
| 雷インパルス耐電圧 | モデルに依存します。公表値の範囲は 325 kV ～ 1,050 kV | インパルス過電圧に耐える絶縁システムの指定された能力を示します。 |
| 機械的耐久性 | 6,000 の動作サイクルがリストされています | 定義された試験条件下での機械的動作寿命を評価するのに役立ちます。 |
| 開館時間 | 30 ミリ秒以下（公表値） | 完全な中断シーケンス内の保護とスイッチングのパフォーマンスに影響します。 |
| 休憩時間 | 60 ミリ秒以下（公表値） | 指定された条件下で電流を遮断するのに必要な時間を示します。 |
| 適用規格 | GB/T 1984 および IEC 62271-100 に準拠 | 製品テストとコンプライアンス要件をレビューするための基礎を提供します。 |
選択に関する重要な注意事項:上記の値は製品ページを要約したものであり、モデルごとの完全な評価スケジュールではありません。個々の定格は電圧クラスと構成によって異なります。購入者は、購入を承認する前に、最新の技術データシートを要求し、正確なモデルに必要なすべての値を確認する必要があります。
高電圧サーキットブレーカーを選択するには、電気設計チーム、機器サプライヤー、プロジェクト請負業者、および運営事業者間の調整が必要です。次のチェックリストは、実用的な開始点を提供します。
恵興 は、さまざまな電圧および電流要件に対応する製品構成を提供しており、特定のプロジェクト条件に合わせてカスタマイズが可能です。エンジニアは、提案されたサーキット ブレーカーが実際のアプリケーションと一致することを確認するために、ネットワーク仕様とプロジェクト要件を提出する必要があります。
適切に設計された回路ブレーカーであっても、適切な検査およびメンテナンス プログラムが必要です。メンテナンスの頻度と範囲は、メーカーの指示、適用される規制、操作履歴、およびサイトのリスク評価に従う必要があります。
重要なメンテナンス作業には次のものが含まれる場合があります。
SF₆ は強力な温室効果ガスです。ガスの取り扱い、漏れ防止、回収、廃棄は、該当する環境規制および製造元の手順に従う必要があります。高電圧機器または加圧ガスに関連するメンテナンスは、承認された安全手順に従って資格のある担当者が実行する必要があります。
プロアクティブなメンテナンス戦略は、機器の可用性に影響を与える前に進行中の問題を特定するのに役立ち、より予測可能なライフサイクル計画をサポートします。
その主な機能は、保護システムの要求に応じて電気回路を切り替え、故障電流を遮断することです。障害を隔離し、接続された機器を異常な電気的状態の影響から保護するのに役立ちます。
恵興 は、デッドタンク SF₆ ガスサーキットブレーカーのポートフォリオとして、40.5 kV ～ 245 kV の定格電圧オプションをリストしています。正確な定格および関連する技術パラメータは、選択したモデルによって異なります。
SF₆ は強力な誘電特性と消弧特性を備えているため、特定の高電圧遮断設計に適しています。これは強力な温室効果ガスでもあるため、効果的な密閉、漏洩監視、回収、および責任ある取り扱いが重要です。
定格電流とは、サーキットブレーカーが指定された条件下で連続的に流すように設計された電流を指します。定格短絡遮断電流とは、定義された試験条件下で遮断するように設計された故障電流レベルを指します。どちらの定格もシステムの要件を満たしている必要があります。
設置ポイントに対して計算された予想短絡電流を使用し、電気設計チームと必要な定格および適用可能なシステム条件を確認します。選択した遮断容量は、ネットワーク障害レベルおよび指定されたスイッチング義務に対して適切である必要があります。
恵興 は、特殊な電気パラメータや困難な環境条件など、特定のエンジニアリング要件に合わせてカスタマイズされた生産が可能であることを示しています。実現可能性を確認するために、必要な電圧、電流、遮断容量、現場の条件、およびプロジェクトの文書を提供します。
恵興 の製品ページには GB/T 1984 および IEC 62271-100 がリストされています。購入者は、注文する前に、該当するエディション、必要な型式試験文書、現地の規制、および追加のプロジェクト固有の規格を確認する必要があります。
高電圧サーキットブレーカーは、送電および配電システムの重要なコンポーネントであり、通常のスイッチング動作と急速な障害遮断をサポートします。機器を選択する際、エンジニアは定格電圧、連続電流、短絡遮断容量、絶縁耐力レベル、動作性能、環境条件、およびメンテナンス要件を総合的な基準として評価する必要があります。 Huixing のデッドタンク SF₆ ガスサーキットブレーカーのポートフォリオは、40.5 ～ 245 kV の電圧クラスをカバーし、デュアル消弧技術を組み込んでおり、屋外変電所、産業用電力システム、再生可能エネルギー接続、および送電ネットワークプロジェクトにオプションを提供します。アプリケーションに適切な構成を特定するには、Huixing の高電圧サーキット ブレーカー ソリューションを調べてください。お問い合わせ技術仕様について話し合い、モデル固有の文書をリクエストし、電力プロジェクトに合わせた見積もりを取得します。
-
