電気ヒューズは電気システムをどのように保護しますか?

電気的安全性これは、住宅、商業、産業用の電力システムにおける最も重要な懸念事項の 1 つです。電気ヒューズは、過負荷や短絡による電気的損傷を防ぐために設計された、シンプルでありながら非常に効果的な保護装置です。回路に過剰な電流が流れると、高価な機器、配線、機械が損傷する前にヒューズが電気経路を遮断します。

製造施設の管理、配電システムの設計、産業機器のメンテナンスのいずれの場合でも、電気ヒューズの仕組みを理解することで、安全性の向上、ダウンタイムの削減、メンテナンスコストの削減に役立ちます。このガイドでは、電気ヒューズの動作原理、種類、利点、用途、選択基準、および電気ヒューズに関するよくある質問について説明します。

記事の概要

電気ヒューズは、過電流状態に対する防御の第一線として機能します。電流が安全限界を超えたときに校正済みのヒューズ要素を溶融することにより、電気回路、変圧器、モーター、開閉装置、および敏感な電子機器を保護します。正しいヒューズのタイプと定格を選択することは、システムの信頼性と動作の安全性を確保するために不可欠です。

目次

• 電気ヒューズとは何ですか?
• 電気ヒューズはどのように機能するのですか?
• 電気ヒューズはなぜ重要ですか?
• 一般的な電気ヒューズの種類
• ヒューズ種類比較表
• 電気ヒューズの用途
• 正しい電気ヒューズの選び方
• よくあるヒューズ選択の間違い
• メンテナンスと安全に関するヒント
• よくある質問
• 結論

電気ヒューズとは何ですか?

電気ヒューズは、電気回路に設置される犠牲的な過電流保護デバイスです。電流が所定の値を超えると溶ける特別に設計された金属元素が含まれています。

ヒューズエレメントが溶けると回路が開き、電気の流れが止まり、接続された機器を過熱、火災の危険、致命的な故障から保護します。

トリップ後にリセットできる回路ブレーカーとは異なり、ほとんどのヒューズは動作後に交換する必要があります。ただし、そのシンプルさ、信頼性、高速応答により、多くの電気システムにおいて不可欠なコンポーネントとなっています。

電気ヒューズはどのように機能するのですか?

電気ヒューズの動作原理は、電流の加熱効果に基づいています。

通常の動作条件下では、ヒューズエレメントは損傷することなく安全に電流を流します。過負荷や短絡が発生すると、過大な電流がヒューズ素子内で発熱します。

温度が設計のしきい値を超えて上昇すると、ヒューズ素子が溶けて回路が遮断されます。

保護プロセスは通常、次の手順に従います。

1. 電流が定格値を超えています。
2. ヒューズエレメントが急速に加熱し始めます。
3. 元素の融点に達します。
4. エレメントが分離し、開回路が形成されます。
5. 電力の流れは直ちに停止します。
6. 電気機器は損傷から保護されます。

この急速な中断により、熱ストレスが最小限に抑えられ、火災や機器の故障のリスクが軽減されます。

電気ヒューズはなぜ重要ですか?

電気システムは、短絡、過負荷状態、絶縁不良、予期せぬ機器の故障など、数多くのリスクに直面しています。適切な保護がなければ、これらの事象は高額な修理や危険な安全上の問題を引き起こす可能性があります。

電気ヒューズの主な利点は次のとおりです。

• 過電流状態に対する保護。
• 機器の損傷を防止します。
• 火災のリスクの軽減。
• 高速な障害解決パフォーマンス。
• 複雑な機構を必要とせず確実な動作を実現します。
• コスト効率の高い回路保護。
• 電気システムの安全性が強化されました。

産業施設にとって、効果的なヒューズ保護は、多くの場合、費用のかかるダウンタイムを回避し、生産継続を維持することを意味します。

一般的な電気ヒューズの種類

アプリケーションが異なれば、異なるヒューズ設計が必要になります。利用可能なオプションを理解することは、適切な保護を確保するのに役立ちます。

ヒューズ種類比較表

電気ヒューズの用途

電気ヒューズは、電力が存在するほぼすべての産業で使用されています。

一般的なアプリケーションには次のものがあります。

• 配電システム。
• 変圧器の保護。
• モーター制御センター。
• 産業用オートメーション機器。
• 再生可能エネルギー システム。
• 太陽光発電の設置。
• バッテリーエネルギー貯蔵システム。
• 開閉装置と制御盤。
• 家電。
• 自動車の電気回路。
• 通信インフラ。

変圧器の設置では、適切に選択されたヒューズが故障を迅速に切り分け、貴重な機器を重大な損傷から保護するのに役立ちます。

正しい電気ヒューズの選び方

適切なヒューズを選択するには、単に電流定格を一致させるだけでは不十分です。いくつかの技術的要素を慎重に評価する必要があります。

重要な考慮事項は次のとおりです。

• 定格電流。
• 定格電圧。
• 遮断能力。
• 動作環境。
• 予想される故障電流。
• 装置の起動特性。
• 温度条件。
• 保護調整の要件。

たとえば、モーター回路では多くの場合、高い起動電流が発生します。このような場合、時間遅延ヒューズは、障害保護を提供しながら一時的な突入電流を許容できるため、速断ヒューズよりも適している可能性があります。

エンジニアリング チームは、最終的な選択を行う前に、機器の仕様と適用される電気規格を常に確認する必要があります。

よくあるヒューズ選択の間違い

ヒューズの選択が不適切だと、安全性と機器の信頼性の両方が損なわれる可能性があります。

最も一般的な間違いには次のようなものがあります。

• 定格電流のみに基づいてヒューズを選択します。
• 故障電流レベルを無視します。
• 遮断容量が不十分なヒューズを使用している。
• 周囲温度の影響を見落とす。
• 切れたヒューズをより高定格のヒューズと交換します。
• 保護装置を適切に調整できません。
• アプリケーションに対して間違った速度特性を使用している。

これらのエラーは、迷惑なトリップ、機器の損傷、または危険な動作状態につながる可能性があります。

メンテナンスと安全に関するヒント

電気ヒューズは比較的メンテナンスフリーですが、信頼できる性能を確保するには定期的な検査が依然として重要です。

• ヒューズ ホルダーに腐食の兆候がないか検査します。
• 電気接続が緩んでいないか確認してください。
• 交換時にはヒューズの定格を確認してください。
• 予備ヒューズの在庫を維持してください。
• メーカーの設置ガイドラインに従ってください。
• 切れたヒューズを交換する前に、根本原因を調査してください。
• 電気系統の定期点検を実施します。

繰り返しの動作を防ぐためだけにヒューズを高定格の代替品と交換しないでください。根本的な電気的問題は常に特定して修正する必要があります。

よくある質問

Q1: 電気ヒューズの主な用途は何ですか?

電気ヒューズは、システムに過剰な電流が流れた場合に電源を遮断し、回路や機器を保護します。

Q2: ヒューズはサーキットブレーカーとどう違うのですか?

ヒューズは動作後に溶けるため、通常は交換する必要がありますが、回路ブレーカーは通常、リセットして再利用できます。

Q3: ヒューズは電気火災を防ぐことができますか?

はい。適切に選択されたヒューズは、危険な過電流状態を迅速に遮断することで、導体や機器の過熱による火災の危険を軽減します。

Q4: ヒューズが切れているかどうかはどうすればわかりますか?

目視検査、導通テスト、または電気診断は、ヒューズエレメントが開いているかどうかを判断するのに役立ちます。

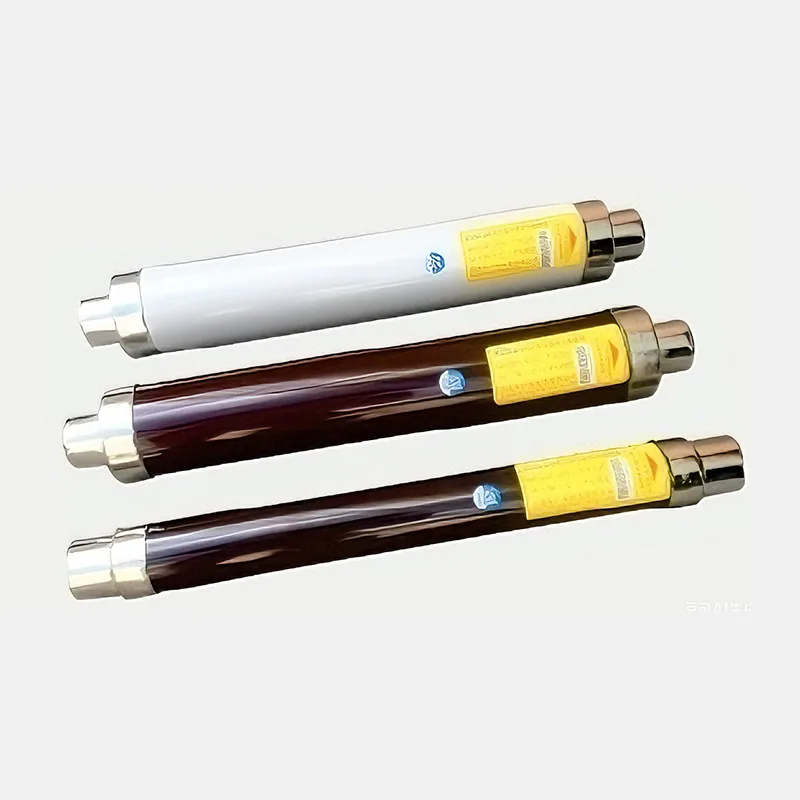

Q5: 高圧ヒューズは変圧器の保護に適していますか?

はい。高電圧限流ヒューズは、変圧器やその他の中電圧機器を保護するために一般的に使用されます。

Q6: ヒューズはどれくらいの頻度で点検する必要がありますか?

検査の頻度は動作条件によって異なりますが、定期的な検査は予防保守プログラムに含める必要があります。

結論

電気ヒューズは、電気システムを過負荷や短絡から保護する最も効果的で信頼できる方法の 1 つです。障害状態に迅速に対応する能力は、機器を保護し、運用リスクを軽減し、システム全体の信頼性を向上させるのに役立ちます。

産業用変圧器や開閉装置から、再生可能エネルギー設備や高度な製造設備に至るまで、適切なヒューズを選択することで、安全性と性能に大きな違いが生まれます。
