高電圧絶縁体は電力網の安全性と長期的な信頼性をどのように向上させることができるか

恵興提供します高電圧絶縁ソリューション送電および配電システムにおける信頼性の高い電気絶縁と機械的サポートを目的に設計されています。特徴的な製品範囲では 45kV ～ 220kV をカバーする電圧アプリケーションを備えたこれらの絶縁体は、架空線、変電所、再生可能エネルギー施設、産業用電力ネットワークを電気的および環境的ストレスから保護するのに役立ちます。

高電圧絶縁体は、現代の電気インフラストラクチャに不可欠なコンポーネントです。通電した導体を接地構造から分離し、電気機器をサポートし、漏れ電流やフラッシュオーバーの防止に役立ちます。適切な絶縁体を選択するには、電圧定格を一致させるだけでは不十分です。エンジニアは、絶縁材料、沿面距離、機械的強度、汚染度、温度、取り付け寸法、および適用される規格も評価する必要があります。このガイドでは、高電圧絶縁システムの主なタイプ、用途、選択基準、メンテナンスの考慮事項について説明し、プロジェクト開発者や調達チームがより適切な情報に基づいた意思決定を行えるようにします。

目次

1. 高圧絶縁体とは何ですか?
2. どのような材料が使用されていますか?
3. 高電圧絶縁体はどこに使用されますか?
4. どのようなメリットがあるのでしょうか?
5. 技術パラメータと仕様
6. 適切な絶縁体の選び方
7. 設置とメンテナンスに関する推奨事項
8. よくある質問
9. 結論と次のステップ

1. 高圧絶縁体とは何ですか?

高電圧絶縁体は、設置に必要な機械的サポートを提供しながら、通電された導体と接地された構造の間の不要な電流の流れを防止する電気部品です。これは、送電鉄塔、変電所バスバー、断路器、回路ブレーカー、その他の高電圧機器で一般的に使用されています。

電力ネットワークでは、絶縁不良がフラッシュオーバー、機器の損傷、計画外の停止、安全上の問題を引き起こす可能性があります。適切に指定された絶縁体は、電気的クリアランスを維持し、動作電圧、スイッチング サージ、雷インパルス、および機械的負荷に耐えるのに役立ちます。

恵興 の主な製品範囲は 45kV ～ 220kV のアプリケーションをカバーしており、複数の絶縁材料オプションを提供しています。同社の高電圧機器のセレクションは、送電、変電所、再生可能エネルギー プロジェクト、産業用配電システムを対象としています。

プロジェクト計画では、システム電圧を機器の最大定格電圧および必要な絶縁レベルと区別することが重要です。これらの値は関連していますが、交換可能ではありません。最終仕様は、プロジェクトの電気設計と該当するユーティリティ要件に従う必要があります。

2. 高電圧絶縁体にはどのような材料が使用されていますか?

絶縁材料は、電気的性能、機械的動作、耐環境性、重量、メンテナンス要件に影響を与えます。広く使用されている 3 つのオプションは、磁器、ガラス、およびシリコーンゴム複合材です。

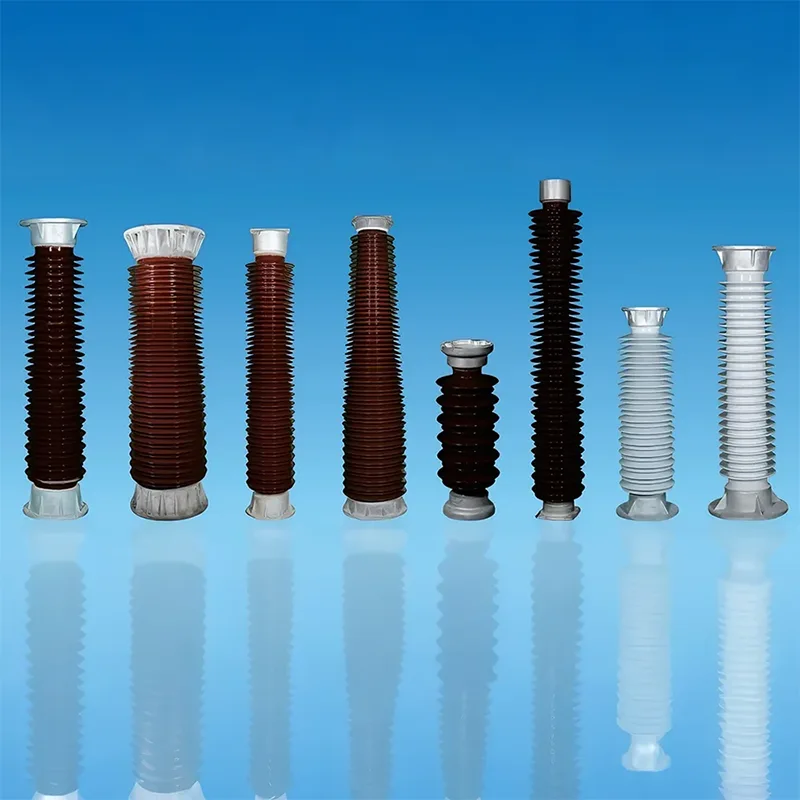

磁器がいし

磁器は、確立された電気絶縁性能、剛性、および多くの屋外動作条件に対する耐性を提供します。磁器ポスト碍子は、変電所のバスバーや電気機器を支持するために一般的に使用されます。それらの適合性は、指定された電気定格、機械的負荷、表面デザイン、および設置環境によって異なります。

ガラス絶縁体

ガラスは架空送電用途に広く使用されています。その電気特性と表面特性により、特定のサスペンションやライン絶縁設計に適しています。エンジニアは、選択したガラス絶縁体の機械的定格、汚染性能、ラインハードウェアとの互換性を確認する必要があります。

シリコーンゴム複合絶縁体

複合設計は通常、耐荷重コアと絶縁ポリマーハウジングを組み合わせたものです。シリコーンゴムは、有用な疎水性表面特性と比較的軽量を提供します。これらの特性は、沿岸地域、汚染された工業環境、および重量を扱うことが重要な設備において有利となる可能性があります。

普遍的に最適な素材はありません。選択には、用途、環境への曝露、電気的要件、機械的負荷、予想される使用条件、およびメーカーが検証した技術文書を考慮する必要があります。

3. 高電圧絶縁体はどこに使用されますか?

架空送電線

絶縁体は、通電中の導体を接地された送電塔から分離し、導体の重量、風、氷の蓄積の可能性によって生じる負荷を支えます。サスペンションとひずみの配置は、線路の構成、導体の張力、構造設計に応じて選択されます。

屋外変電所

変電所では、ポスト碍子を使用してバスバーをサポートし、断路器、回路ブレーカー、その他の電気機器の周囲の隙間を維持します。必要な機械的強度と取り付け形状は、機器のレイアウトと使用荷重によって異なります。

太陽光発電所と風力発電所

再生可能エネルギー施設には、変圧器接続部、高電圧母線、系統相互接続点で信頼性の高い絶縁が必要です。絶縁体の選択では、電気設計、屋外暴露、現場の環境条件を考慮する必要があります。

産業用配電

製造工場、鉱山作業、化学施設、その他の大規模な産業施設では、専用の高電圧配電ネットワークが運用されている場合があります。適切な絶縁は、特に塵、湿気、または腐食性汚染物質が存在する場所で、通電中のコンポーネントと接地された支持構造の間の安全な分離を維持するのに役立ちます。

製品情報と入手可能な仕様については、Huixing の高電圧絶縁体の製品ページを参照してください。

4. 高電圧絶縁体にはどのような利点がありますか?

• 電気的絶縁:通電中の導体と接地された構造物との間の意図しない電流経路を防止します。
• 機械的サポート:絶縁体の設計に従って、指定された曲げ、引張、またはその他の機械的負荷に耐えます。
• 環境適応性:適切に選択された材料と沿面距離は、湿気、汚染、紫外線曝露、および温度変動に対処するのに役立ちます。
• システムの信頼性:適切な絶縁調整により、絶縁関連の障害や回避可能な停止が発生する可能性が低くなります。
• メンテナンス計画:適切な製品の選択と状態の監視により、不必要な介入が削減され、予測可能なメンテナンス スケジュールがサポートされます。
• 機器の互換性:正しい取り付け寸法と電気定格により、絶縁体を目的の送電線または変電所の配置に統合できます。

これらの利点は、正しい仕様、製造品質、設置方法、および動作条件によって決まります。絶縁体によって電気的故障のリスクをすべて排除できるわけではないため、システムレベルの保護と定期的な検査は引き続き不可欠です。

5. 技術的パラメータと仕様

注文する前に、エンジニアは電気定格と必要な機械的強度、沿面距離、全高、取り付け寸法、および重量を比較する必要があります。 Huixing の製品情報には、110kV および 220kV システム アプリケーションを含むいくつかの電圧クラスのモデルを含む磁器ポスト碍子の仕様表が含まれています。

たとえば、Huixing が公開している磁器ポスト碍子の表には、110kV システム電圧用のモデル C6-550-3150 がリストされており、カンチレバー強度は 6kN、ねじり強度は 4kN・m、公称沿面距離は 3,150mm、全高は 1,220mm です。記載されている体重は57kgです。これらの値はその特定のモデルに適用されるものであり、他の絶縁体に一般化してはなりません。

高電圧アプリケーションの場合、同じ製品表には、機械的定格、寸法、重量が異なる 220kV システム モデルも含まれています。選択したモデルとプロジェクトの要件によって最終構成が決定されるため、調達前に必ず現在の図面と技術データシートを確認してください。

6. 適切な高電圧絶縁体の選択方法

信頼できる購入決定は、価格だけではなく、プロジェクトの技術要件から始まります。次のチェックリストを使用して、適切な製品を比較してください。

1. 電圧要件を確認してください。公称システム電圧、最高システム電圧、電源周波数耐力要件、およびプロジェクトで指定されている雷またはスイッチング インパルス レベルを特定します。
2. 機械的負荷を定義します。導体の張力、バスバーの荷重、風への曝露、該当する場合は氷の荷重、および支持構造を介して伝達される機械力を確認します。
3. 環境条件を評価します。汚染の深刻度、塩水噴霧、湿度、高度、紫外線暴露、温度範囲、および考えられる産業汚染物質を文書化します。
4. 適切な材質と構造を選択してください。磁器、ガラス、および複合材料のオプションを、設置の電気的、機械的、環境的なニーズと比較します。
5. 寸法とインターフェースを確認してください。沿面距離、全高、取付穴寸法、継手の適合性、必要なクリアランスを承認図と照合してご確認ください。
6. 規格と試験記録を検証します。該当する型式試験証拠、日常試験文書、検査記録、プロジェクトに必要な規格の確認を要求します。
7. 配信とライフサイクル サポートを評価します。パッケージング、交換品の入手可能性、技術文書、設置とメンテナンスのサポートを検討してください。

お見積りの際は、電圧クラス、設置タイプ、環境条件、必要な機械的定格、数量、適用規格、納入先をお知らせください。この情報は、サプライヤーが適切なモデルを特定し、仕様の不一致のリスクを軽減するのに役立ちます。

7. 設置とメンテナンスに関する推奨事項

正しく選択された絶縁体であっても、輸送中に損傷したり、正しく取り付けられなかったりすると、性能が低下する可能性があります。規律ある検査および設置プロセスにより、意図した電気的および機械的性能を維持できます。

• 取り付ける前に、製品に亀裂、欠け、汚れ、取り付け金具の損傷、または目に見える欠陥がないか検査してください。
• モデル、定格パラメータ、取り付け寸法、および付属文書を承認された設計と照合して確認してください。
• 指定された金具と締め付け手順を使用してください。組み立て中に意図しない曲げやねじり荷重がかからないようにしてください。
• 必要な電気的スペースを維持し、承認された設置図面に従ってください。
• 保守計画に従って、汚れ、表面の劣化、接続の緩み、その他の動作異常の兆候がないか検査します。
• 検査および交換中は、現場の安全手順、絶縁要件、および該当する電気作業規制に従ってください。

検査頻度は、電力会社のメンテナンス方針、機器の状態、環境の厳しさ、および運転履歴を反映する必要があります。高汚染または沿岸の施設では、よりクリーンな環境とは異なる検査と清掃の手配が必要になる場合があります。メンテナンスの決定は、一般的なスケジュールではなく、文書化されたサイト要件に基づいて行う必要があります。

8. よくある質問

1. 高電圧絶縁体の主な目的は何ですか?

その主な目的は、設置に必要な機械的サポートを提供しながら、通電された導体またはコンポーネントを接地構造から電気的に絶縁することです。正しく選択して設置すると、漏れ電流やフラッシュオーバーを防ぐのに役立ちます。

2. 高電圧絶縁体にはどのような材料が一般的に使用されますか?

磁器、ガラス、シリコーンゴム複合材料が一般的なオプションです。最適な選択は、電圧要件、機械的負荷、汚染レベル、天候への曝露、取り付け設計、およびメンテナンスの考慮事項によって異なります。

3. Huixing の注目製品はどの電圧範囲をカバーしていますか?

恵興 は、その特徴的な高電圧絶縁体の製品範囲が 45kV ～ 220kV のアプリケーションをカバーしていると説明しています。公開されている磁器ポスト碍子の表には、他のシステム電圧クラスの選択されたモデルもリストされています。購入者は、プロジェクトに必要な正確なモデルと評価を確認する必要があります。

4. 正しい沿面距離を選択するにはどうすればよいですか?

沿面距離は、適用される絶縁調整要件、汚染の深刻度、環境条件、および関連規格から決定する必要があります。公称システム電圧に一致させるだけで選択しないでください。

5. 注文する前にどのような書類を要求する必要がありますか?

技術データシート、承認された寸法図、該当するテストレポート、検査文書、設置手順、および必要な規格の確認をリクエストしてください。プロジェクト固有の文書は、選択した製品がエンジニアリング設計と一致していることを確認するのに役立ちます。

6. 高電圧絶縁体は沿岸環境や工業環境で使用できますか?

はい、選択した設計が現場の汚染、塩水噴霧、湿度、温度、化学物質への暴露に適している場合に限ります。これらの環境では、材料の選択、沿面距離、メンテナンス計画、およびプロジェクト固有の検証が重要です。

9. 結論: プロジェクトに合った断熱材を​​選択してください

高電圧絶縁体は、安全で信頼性の高い電力インフラストラクチャの重要な部分です。その性能は、電気定格、機械的強度、沿面距離、材料の選択、環境適合性、設置品質の正しい組み合わせによって決まります。調達前に徹底的な技術レビューを行うことで、互換性の問題を軽減し、メンテナンス計画を改善し、長期的なネットワークの信頼性をサポートできます。

恵興 は、送電線、変電所、再生可能エネルギー施設、産業用電力システム向けの高電圧絶縁ソリューションを提供しています。新規設置、グリッドのアップグレード、または機器の交換のために断熱材を調達する場合は、製品仕様を確認してください。お問い合わせ電圧クラス、機械的要件、動作環境、およびプロジェクト数量に応じて。 Huixing のチームは、適切な構成の特定を支援し、調達評価に必要な技術情報を提供します。
