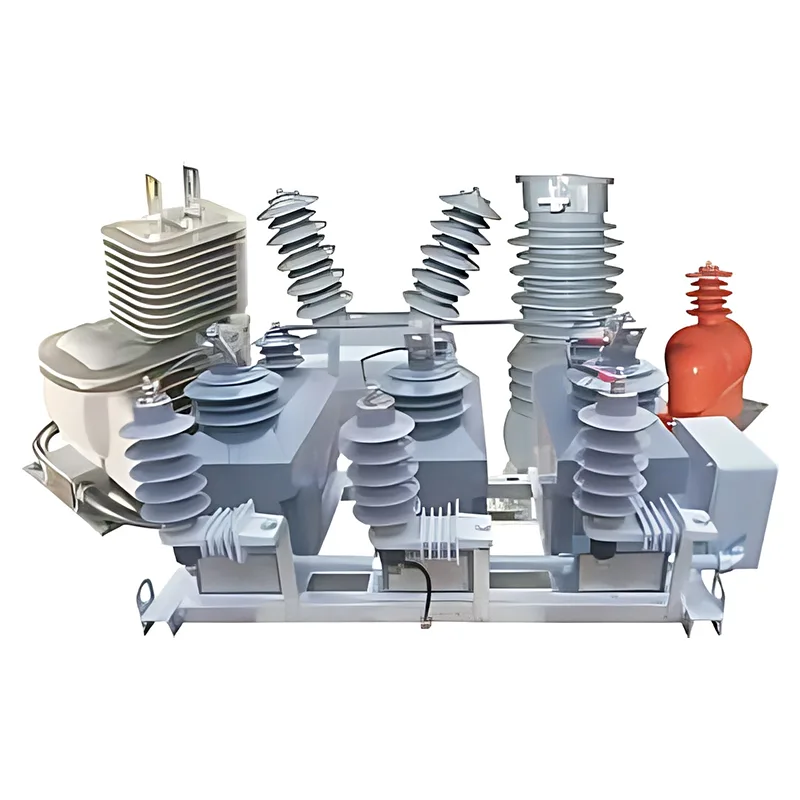

恵興提供しますメッドium計器用変圧器10 ～ 17.5 kV の配電システムに対応し、正確なエネルギー計測、リアルタイム監視、変電所や屋外電気設備の信頼できる保護中継をサポートします。
記事の概要:中電圧計器用変圧器は、現代の配電ネットワークに不可欠なコンポーネントです。高い電流値と電圧値を標準化された信号に変換することにより、メーター、監視システム、保護リレーが安全かつ正確に動作できるようになります。このガイドでは、変流器 (CT)、変圧器 (VT)、その主な用途、重要な技術仕様、および選択の考慮事項について説明します。また、統合された設計、屋外適応性、過負荷性能、規格への準拠の利点についても検討します。エンジニア、電気請負業者、調達専門家にとって、これらの要素を理解することは、信頼性があり、効率的で、スペースを意識した配電システムに適した計器用変圧器を特定するのに役立ちます。
中電圧計器用変圧器は、高い一次電流または電圧を低い標準化された二次値に下げるように設計された電気測定装置です。これらは、中電圧電源回路と低電圧測定、制御、および保護機器の間に実用的なインターフェイスを作成します。
異なる電圧レベルで回路間で電気エネルギーを伝達する電源変圧器とは異なり、計器用変圧器は主に電気測定と信号絶縁を提供します。それらの性能は、計量システムの精度と保護装置の信頼性に直接影響します。
配電では主に 2 つのタイプが使用されます。
中電圧ネットワークでは、これらのデバイスは通常、変電所、開閉装置アセンブリ、配電所、屋外電気設備に設置されます。定格と絶縁システムは、使用する機器の動作条件と一致する必要があります。
計器用変圧器は電磁誘導を利用して一次電気量を二次信号として再生します。これらの信号は、指定された精度範囲および動作条件内で元の値に比例するように設計されています。
変流器は、その一次回路を流れる電流に対応して、減少した二次電流を生成します。たとえば、100/5 A CT の公称変換比は 20:1 です。指定された動作条件下では、100 A の一次電流は約 5 A の二次電流に相当します。
変流器は、エネルギー計測、負荷監視、故障電流検出に使用されます。その精度と保護特性は、接続された機器と予想される電流範囲に適切である必要があります。
変圧器は、一次電圧を測定および制御機器に適したより低い二次電圧に降圧します。変圧比は、システム電圧、変圧器の定格一次および二次電圧、および意図された用途によって異なります。
調整されたアセンブリで電流と電圧の測定を組み合わせると、電気レイアウトを簡素化できます。 Huixing は、適切な配電設備向けに、3 つの変流器と 3 つの電圧変圧器 (3CT+3PT) を 1 つのコンパクトなユニットに組み合わせた統合構成を提供します。
関連する電気機器の詳細については、Huixing のサイトを参照してください。ガス絶縁開閉装置ソリューション.
中電圧計器用変圧器は、配電ネットワーク全体での測定、監視、保護機能をサポートします。適切な構成を選択すると、電気技術者は安全性や測定パフォーマンスを損なうことなくプロジェクト要件を満たすことができます。
屋外変電所では、計器用変圧器がエネルギー メーター、監視システム、保護リレーに測定信号を供給します。正確な電流と電圧のデータは、電気料金の請求、負荷評価、運用上の意思決定をサポートします。
計器用変圧器は、配電線、電力変圧器、コンデンサバンク、開閉装置に関連する保護方式に電気信号を提供します。異常な動作状態では、これらの信号はリレーが障害を特定し、適切な保護動作を開始するのに役立ちます。
コンパクトな配電所やプレハブ変電所ではスペースが限られていることがよくあります。統合された変圧器アセンブリにより、個別に設置されるコンポーネントの数が減り、機器の配置が簡素化され、エンジニアが利用可能なエンクロージャのスペースをより効率的に使用できるようになります。
屋外配電機器は、信頼性の高い絶縁と測定性能を維持しながら、環境暴露に耐える必要があります。適切に設計された計器用変圧器は、柱上スイッチ、リングメインユニット、およびその他の互換性のある屋外機器と統合できます。
技術仕様により、計器用変圧器が特定の電気設備に適しているかどうかが決まります。購入者は公称電圧のみに依存するのではなく、完全な定格構成を評価する必要があります。
| パラメータ | 匯興の製品情報 | なぜそれが重要なのか |
|---|---|---|
| 印加電圧範囲 | 10 ～ 17.5 kV システム | 意図した中電圧の適用範囲を確立します。 |
| 統合された構成 | 3CT+3PT | 3 つの変流器と 3 つの電圧変圧器を 1 つのアセンブリに組み合わせます。 |
| 断熱レベル | 17.5/38/95kV | 指定された絶縁定格を示します。該当するテストの定義と評価要件を確認してください。 |
| 電流過負荷能力 | 120% の連続電流。指定どおり、最大 8 時間で 130% ～ 150% | 規定の動作条件内でのさまざまな負荷に対する適合性を評価するのに役立ちます。 |
| 機器のセキュリティ要素 | FS=5 | 指定された条件下での接続された測定器の保護に関連します。 |
| 二次巻線電圧 | 製品説明に記載されているように 3 kVef | メーカーの技術文書および対象用途と照合して確認する必要があります。 |
| 適用規格 | IEC 60044-1、ANSI C57.13、IEC 61869-1、および IEC 61869-4 は製品ページで参照されています。 | 測定性能、絶縁、テスト、アプリケーション要件の評価をサポートします。 |
注: この表は、製品ページで公開されている情報をまとめたものです。購入前に、正確なモデル固有の定格、適用される規格とエディション、テスト条件、およびメーカーとの契約仕様を確認してください。値がすべての構成に同一に適用されると想定すべきではありません。
精度クラスは、指定された条件下で許容される測定誤差を定義します。一般にボルトアンペア（VA）で表される定格出力は、指定された性能要件を満たしながら変圧器がサポートできるように設計されている負荷を示します。
計測アプリケーションの場合、エンジニアは必要な計測精度と接続された機器の負荷を評価する必要があります。保護アプリケーションでは、リレー要件、故障電流状態、および変圧器の指定された保護性能を個別に評価する必要があります。
絶縁性能は、システムの最大電圧と必要な耐圧レベルに一致する必要があります。 Huixing の製品情報には、1 秒間の定格電流の 80 倍の短時間熱電流と、記載されている熱電流基準の 2.5 倍の動的電流も指定されています。これらは重要な評価であるため、技術的な承認を得る前に、正確な解釈と適用可能性をメーカーの技術文書で検証する必要があります。
統合された中電圧計器用変圧器は、設置効率の向上と機器のレイアウトの簡素化に役立ちます。実際の利点は、選択したモデル、開閉装置の配置、環境条件、プロジェクトの仕様によって異なります。
電流トランスと電圧トランスを 1 つのアセンブリに組み込むと、個別のコンポーネントに必要な設置面積を削減できます。これは、コンパクトな変電所、ボックス型配電ステーション、およびパネル スペースが限られている設置場所で特に役立ちます。
恵興 の製品説明では、主要な特徴として鋳造樹脂断熱材と屋外適合性が明記されています。その統合構成は、互換性のある設置のために CPE タイプの屋外壁ブッシュを使用することについても説明されています。プロジェクト チームは、ユニットを指定する前に、必要な環境評価、取り付け配置、汚染状況、および気象への曝露を確認する必要があります。
調整されたアセンブリにより、コンポーネントの位置決めと二次配線が簡素化されます。事前構成された機器により、現場での組み立て作業もある程度軽減されますが、設置には資格のある担当者、正しい端子接続、承認された図面との照合が必要になります。
適切に指定された計器用変圧器は、メーター、監視装置、保護リレーに必要な入力信号を提供します。完全な測定と保護チェーンが正しく設計されていれば、そのパフォーマンスは信頼性の高い運用上の決定をサポートします。
中電圧計器用変圧器を選択するには、電気設計、機器の統合、安全要件、調達計画の間で調整する必要があります。詳細な仕様により、変圧器と接続システム間の不一致を防ぐことができます。
経験豊富なスタッフと一緒に働く中圧計器用変圧器メーカーバイヤーが生産前に技術的要件を明確にするのに役立ちます。カスタマイズされた設置の場合は、見積もりを依頼するときに、単線図、システム定格、アプリケーションの説明、および必要なインターフェイスの寸法を提供してください。
測定精度と電気的安全性を維持するには、正しい取り付けが不可欠です。計器用変圧器は、承認された図面、機器の説明書、適用される電気規定、およびサイト固有の安全手順に従って設置する必要があります。
重要な安全上の注意事項:通電中の変流器の二次巻線を決して開路させないでください。危険な電圧が発生する可能性があります。変圧器の二次回路も短絡から保護する必要があり、その二次接地と保護は承認された設計に従う必要があります。
メンテナンスの間隔は、メーカーの推奨事項、現場の動作条件、および適用される規制に従う必要があります。一般的な検査には、絶縁損傷、汚染、接続の緩み、腐食、過熱、湿気の侵入の痕跡の確認が含まれます。
屋外設置の場合、検査と清掃のスケジュールを計画する際には、環境への曝露と汚染レベルを考慮する必要があります。異常な測定値または目に見える欠陥がある場合は、機器を使用に戻す前に資格のある電気担当者が評価する必要があります。
その主な目的は、測定、エネルギー計測、監視、および保護リレーのために、高い一次電流と電圧を低い二次信号に変換することです。これにより、低電圧機器や保護システムが中電圧ネットワークの監視に必要な電気情報を取得できるようになります。
変流器は一次電流を比例した二次電流に減少させ、電圧変圧器は一次電圧を比例した二次電圧に減少させます。どちらも測定と保護をサポートしていますが、定格、接続構成、安全要件が異なります。
恵興 は、10 ～ 17.5 kV 配電システム用の中電圧計器用変圧器について説明しています。購入者は、正確なモデル、最大システム電圧、絶縁レベル、変圧比、プロジェクトに適用される技術仕様を確認する必要があります。
はい、屋外使用向けに特別に設計および評価されたモデルは、適切な屋外配電アプリケーションに設置できます。ご購入前に、環境適合性、絶縁設計、取り付け要件、設置場所との適合性をご確認ください。
統合型 3CT+3PT アセンブリは、3 つの変流器と 3 つの電圧変圧器を 1 つのユニットに組み合わせています。スペースを節約し、コンパクトな変電所やその他の互換性のある配電設備における機器の配置を簡素化できます。構成は、プロジェクトの電気図と計測要件に照らしてチェックする必要があります。
モデル固有のデータシート、承認された技術図面、変換率、精度クラス、定格出力、絶縁定格、適用される規格、および関連するテスト文書をリクエストしてください。カスタマイズされたプロジェクトの場合は、注文を承認する前に、インストール インターフェイスと必要な二次接続を確認してください。
中電圧計器用変圧器は、最新の配電ネットワークにおける正確な測定、効果的な保護、信頼性の高い動作に不可欠です。それらの適合性は、正しい変換比、精度要件、絶縁性能、耐故障能力、および完全な電気設備との互換性によって決まります。統合設計は、スペースと設置効率が重要な場合にさらなる利点をもたらします。
恵興 は、計測、監視、保護要件を含む 10 ～ 17.5 kV 配電アプリケーション向けの中電圧計器用変圧器ソリューションを提供しています。変電所のアップグレード、コンパクトな配電システムの開発、または屋外電気プロジェクト用の機器の調達を計画している場合は、技術要件を慎重に検討してください。お問い合わせ製品仕様、構成オプション、プロジェクトに適した見積もりについて話し合います。
