記事の概要: A 高圧サーキットブレーカーは、電気回路を制御し、送電および配電システムの危険な故障電流を遮断するために使用される重要な保護デバイスです。恵興は、屋外変電所向けに設計されたデッドタンク SF₆ ガス遮断器を提供し、定格電圧 40.5kV ～ 245kV、定格電流 1600A ～ 4000A、および短絡遮断電流 25kA ～ 63kA をカバーします。この記事では、その動作原理、技術的特徴、アプリケーションシナリオ、選択基準、および主要な性能パラメータについて説明します。
目次
- 高圧サーキットブレーカーとは何ですか?
- 電力システムの保護にとってなぜ重要ですか?
- サーキットブレーカーはどのように機能しますか?
- エンジニアはどのような技術的特徴を考慮すべきでしょうか?
- 高電圧サーキットブレーカーはどこで使用されますか?
- 主要な技術的パラメータ
- 適切なモデルをどのように選択すればよいでしょうか?
- よくある質問
- 高電圧サーキットブレーカーソリューションを入手する
高圧サーキットブレーカーとは何ですか?
高電圧サーキットブレーカーは、通常の動作条件下で電気回路を制御し、障害が発生したときに電流を迅速に遮断するように設計されたスイッチングおよび保護デバイスです。通常の低電圧保護装置とは異なり、高電圧ブレーカーは、大幅に高い電気エネルギー、絶縁応力、および短絡電流を安全に処理する必要があります。

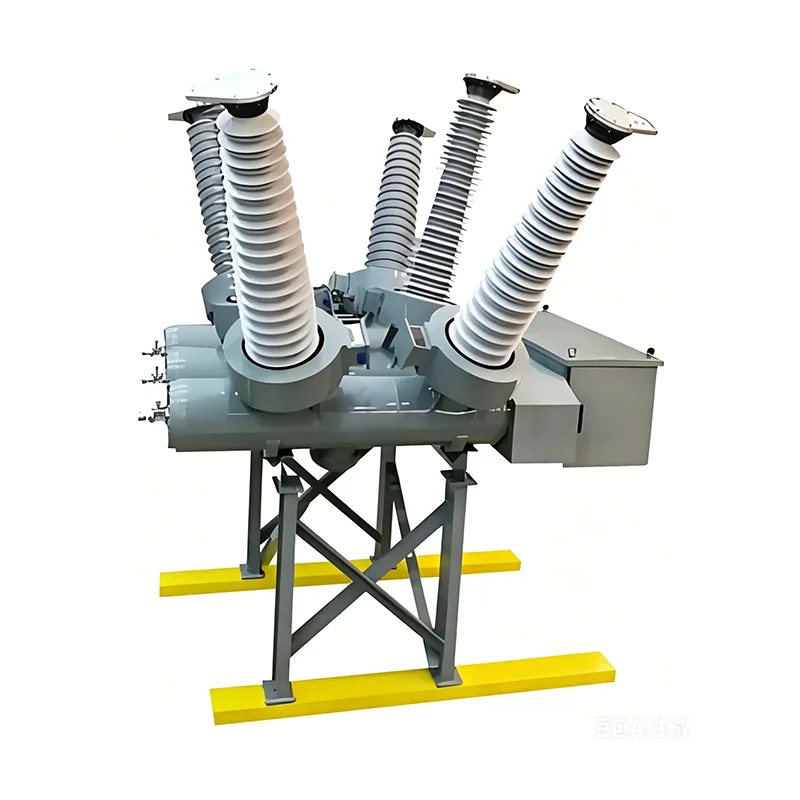

屋外の変電所や送電プロジェクトでは、デッドタンク SF6 ガス遮断器が広く使用されています。これは、電気絶縁、消弧機能、機械的スイッチング性能、および屋外環境への適応性を 1 つの設計システムに組み込んでいるからです。
恵興 が公表している製品仕様によると、そのデッドタンク設計は、定格最大電圧 40.5kV ～ 245kV、定格電流 1600A ～ 4000A、定格短絡遮断電流 25kA ～ 63kA をカバーしています。この製品は、GB/T 1984 および IEC 62271-100 の要件に基づいて設計されています。
電力システムの保護にとってなぜ重要ですか?
送配電ネットワークは、負荷の変化、スイッチング イベント、環境条件、予期せぬ電気的障害にもかかわらず、確実に動作し続ける必要があります。短絡が発生すると、電流が急速に増加し、変圧器、バスバー、ケーブル、発電機、その他の機器に深刻な熱的および電気力学的ストレスがかかる可能性があります。
適切に選択された高電圧回路ブレーカーは、障害によってシステムに広範囲の損傷が発生する前に、影響を受けるセクションを隔離するのに役立ちます。その主な機能は次のとおりです。
- 通常動作中の回路の開閉。
- 短絡電流と故障電流を遮断します。
- 電力ネットワークの欠陥のあるセクションを隔離します。
- リレー保護および自動切り替えシステムをサポートします。
- 遮断後も必要な誘電絶縁を維持します。
- 繰り返される動作サイクルにわたって信頼性の高いスイッチング性能を提供します。
このため、ブレーカーの選択は、電圧と電流の定格だけでなく、遮断容量、絶縁レベル、動作シーケンス、機械的耐久性、環境条件、プロジェクト固有の要件にも基づいて行う必要があります。
サーキットブレーカーはどのように機能しますか?
基本的な動作プロセスには、トリップ コマンドの検出または受信、接点の機械的な分離、接点の分離中に発生する電気アークの消滅の 3 つの段階が含まれます。
SF6 ガスブレーカーでは、ガスが絶縁機能と消弧機能の両方を果たします。障害遮断中に接点が離れると、接点間に電気アークが形成されます。ブレーカーは、電流を安全に遮断できるように、アークを冷却および脱イオン化するために設計されたガス流機構を使用します。
デュアル消弧技術
恵興 の製品は、自己エネルギーとパッファー型消弧原理を組み合わせたものです。高い短絡電流条件下では、アークによって発生する熱が SF6 ガスの急速な膨張に寄与し、アーク消滅のための高速ガス流が生成されます。短絡電流が低い状態では、機械的圧縮によって方向性のある高圧ガス流が生成され、アークが冷却され、再点火の可能性が低くなります。
この二重の動作原理により、ブレーカーは制御された遮断性能を維持しながら、さまざまな故障電流状態に対処できます。
エンジニアはどのような技術的特徴を考慮すべきでしょうか?
高電圧サーキットブレーカーを評価する場合、エンジニアは通常、電気的、機械的、環境的、およびメンテナンス関連の特性を一緒に検査する必要があります。
1. 幅広い電圧と電流をカバー
恵興 が公表している範囲は、定格最大電圧が 40.5kV ～ 245kV、定格電流が 1600A ～ 4000A です。この範囲により、機器はさまざまな屋外伝送および変電所アプリケーションに対応できます。
2. 高い短絡遮断能力
公表されている短絡遮断電流範囲は 25kA ～ 63kA に達します。必要な遮断容量は、施設の予想される故障電流に常に一致する必要があります。
3. 高速スイッチング性能
公開されている仕様によると、遮断時間は ≤ 60ms、開始時間は ≤ 30ms、終了時間は ≤ 100ms です。これらの特性は、迅速な障害分離と調整された保護が必要な場合に重要です。
4. 機械的耐久性
指定された機械的寿命は 6,000 回です。機械的耐久性は、スイッチング周波数と長期的な動作信頼性が購入の重要な考慮事項となる変電所に特に関係します。
5. 環境適応性
屋外電源装置は、高湿度、高地、腐食環境、温度変化、その他のサイト固有の条件に遭遇する可能性があります。 Huixing は、カスタマイズされた生産が特殊な動作環境や技術的要件に対応できると述べています。
高電圧サーキットブレーカーはどこで使用されますか?
高圧ブレーカーは、変電所や送電システムに不可欠なコンポーネントです。適切な構成は、システム電圧、障害レベル、設置環境、スイッチング要件、およびネットワーク アーキテクチャによって異なります。
| 応用 | 一般的な要件 | ブレーカー機能 |
|---|---|---|
| 屋外変電所 | 高い絶縁性と耐環境性 | 負荷開閉および故障遮断 |
| 都市流通の拡大 | 信頼性の高いネットワーク保護 | 障害が発生した回路を隔離します |
| 工業団地 | 安定した産業用電源供給 | 高電圧フィーダの制御と保護 |
| 再生可能エネルギープラント | 系統接続と保護 | スイッチングと障害分離 |
| 送電線 | 高い短絡遮断容量 | 障害時に伝送ネットワークを保護 |
| 変電所改修プロジェクト | 既存のインフラストラクチャとの互換性 | スイッチングおよび保護機能を最新化 |
これらのアプリケーションは、回路ブレーカーが絶縁されたスイッチング コンポーネントとしてではなく、完全な保護システムの一部として考慮されるべき理由を示しています。
主要な技術的パラメータ
技術仕様は、モデル選択の客観的な基礎を提供します。次の図は、Huixing のデッドタンク SF₆ サーキット ブレーカー シリーズに関して公開されている重要なパラメータをまとめたものです。
| パラメータ | 公開された仕様 |
|---|---|
| 定格最大電圧 | 40.5kV～245kV |
| 定格電流 | 1600A～4000A |
| 定格周波数 | 50/60Hz |
| 短絡遮断電流 | 25kA～63kA |
| 休憩時間 | ≤60ms |
| 開館時間 | ≤30ms |
| 閉店時間 | ≤100ms |
| 機械的寿命 | 6,000 回の操作 |
| 部分放電 | 10pC |
| SF₆ 年間漏れ率 | 製品パラメータで指定された ≤0.5% |
| 適用規格 | GB/T 1984、IEC 62271-100 |
エンジニアリング プロジェクトの場合、最終仕様は、完全な技術データシート、現場条件、該当するグリッド コード、プロジェクト固有の保護計算と照らし合わせて確認する必要があります。
適切なモデルをどのように選択すればよいでしょうか?
高電圧回路ブレーカーを選択するには、公称システム電圧と一致させるだけでは不十分です。体系的な評価により、設置時および試運転時の互換性の問題を軽減できます。
- システム電圧を確認します。実際のネットワークと絶縁要件に適した定格電圧を選択してください。
- 必要な電流定格を計算します。連続負荷電流、予想される拡張、および動作条件を考慮してください。
- 故障電流を決定します。定格短絡遮断電流は、計算された予想される故障レベルに対して十分である必要があります。
- 断熱要件を確認します。電源周波数耐電圧、雷インパルス耐電圧、沿面距離を検討してください。
- 操作シーケンスを評価します。ブレーカーが必要な開閉、再クローズのシーケンスをサポートしていることを確認します。
- 環境条件を確認します。設置場所の標高、湿度、温度、汚染、腐食を考慮してください。
- 制御要件を確認します。制御回路電圧、モーター電圧、ヒーター要件、インターフェイスの互換性を確認します。
- 適用される標準を確認します。選択した機器がプロジェクトに必要な規格と技術仕様を満たしていることを確認してください。
環境条件や電気条件が異常なプロジェクトの場合、カスタマイズされたエンジニアリングが価値を発揮します。 Huixing は、高地、高湿度、腐食環境、特殊な電圧レベル、特定の遮断パラメータなどの要件に合わせたカスタマイズされた生産をサポートしていると述べています。
よくある質問
高電圧サーキットブレーカーの主な目的は何ですか?
その主な目的は、通常動作中に高電圧回路を制御し、異常電流、特に短絡電流を遮断して、電気機器を保護し、システムの安全性を維持することです。
恵興 のサーキットブレーカーはどの電圧範囲をカバーしますか?
公開されている製品パラメータは、40.5kV ～ 245kV の定格最大電圧をカバーしており、その範囲にわたってさまざまな構成が利用可能です。
このタイプのサーキットブレーカーに SF₆ が使用されるのはなぜですか?
SF₆ は強力な電気絶縁性と消弧特性を備えており、ブレーカー設計内で絶縁機能と遮断関連機能の両方を実行できます。
自己エネルギー消火とパッファーアーク消火の違いは何ですか?
自己エネルギーアーク焼入れでは、アークに関連するエネルギーを使用してガス流を生成しますが、パッファー技術ではガスを機械的に圧縮して指向性のある高圧流を生成します。参照された設計では、さまざまな短絡状態に対して両方の原理が組み合わされています。
特殊な設置条件に合わせてブレーカーをカスタマイズできますか?
はい。 Huixing は、高地、高湿度、腐食環境、特殊な電圧レベル、特定の遮断要件などの条件に合わせて生産をカスタマイズできると述べています。
高電圧サーキットブレーカーソリューションを入手する
適切な高電圧スイッチング機器の選択は、正確な電気パラメータ、環境要件、保護計算、および設置条件によって裏付けられるエンジニアリング上の決定です。 Huixing は、屋外変電所および送電アプリケーション向けに、公開電圧定格 40.5kV ～ 245kV とさまざまなプロジェクト要件に合わせたカスタマイズされたオプションを備えたデッドタンク SF₆ ガスサーキットブレーカーを提供しています。新しい変電所、送電プロジェクト、再生可能エネルギー送電網接続、または機器の改修を計画している場合は、お問い合わせ電圧、電流、遮断容量、環境、および構成要件について話し合い、適切な技術ソリューションをリクエストします。
