高圧断路器送電、配電、変電所、および産業用電力システムにおける安全な電気絶縁のための重要なコンポーネントです。恵興は、40.5kV ～ 252kV の電圧クラスの GW4 シリーズ高電圧断路器を供給し、目に見える絶縁、堅牢な絶縁、耐腐食性、および要求の厳しい屋外電力アプリケーション向けの柔軟な設置を組み合わせています。
高電圧断路器は、高電圧回路の通電が遮断された後、はっきりと目に見える分離ギャップを作成するように設計されています。回路ブレーカーとは異なり、故障電流を遮断するのではなく、主に電気絶縁のために使用されます。このため、機器の検査、メンテナンス、スイッチング操作、電力システム構成時に不可欠な安全装置となります。
恵興 の GW4 シリーズは、二柱水平回転構造を採用しており、40.5kV、72.5kV、126kV、145kV、170kV、252kV の電圧クラスをカバーしています。その設計には、高強度アルミニウム合金の導電性コンポーネント、耐食性ハードウェア、オプションの接地スイッチ、および厳しい屋外環境向けの絶縁構造が組み込まれています。
目次
- 高圧断路器とは何ですか?
- 高電圧断路器が重要なのはなぜですか?
- GW4 高電圧断路器はどのように機能しますか?
- 高電圧断路器はどこで使用されますか?
- 主な利点は何ですか?
- 購入者はどのような技術的パラメータを考慮する必要がありますか?
- 適切なモデルをどのように選択すればよいでしょうか?
- よくある質問
- 結論
高圧断路器とは何ですか?
高電圧断路器は、高電圧アイソレータとも呼ばれ、高電圧回路に電気的絶縁を提供するために使用される機械的なスイッチング デバイスです。その主な目的は、電気システムのセクションを通電ネットワークから分離し、メンテナンス担当者が適切に確立された安全条件の下で機器の作業ができるようにすることです。
その最も重要な特性の 1 つは、メイン接点が開いたときに生じる目に見える絶縁ギャップです。この物理的な分離は、関連する回路セクションが分離されていることを直接的に示します。
断路器とサーキットブレーカーを区別することが重要です。回路ブレーカーは通常の負荷電流と故障電流を遮断するように設計されていますが、断路器は通常、回路がすでに遮断されているときに動作し、安全な絶縁点を確立することを目的としています。
- 目に見える電気的絶縁点を提供します。
- 高圧機器の安全なメンテナンスをサポートします。
- バスバー、変圧器、電線、サーキットブレーカーを分離するのに役立ちます。
- 安全性を高めるために接地スイッチを設定できます。
- 変電所や送電システムのスイッチング配置をサポートします。
高電圧断路器が重要なのはなぜですか?
電気的故障、偶発的な通電、不適切なスイッチングは重大な機器の損傷や人的危険を引き起こす可能性があるため、高電圧インフラストラクチャには複数の保護層が必要です。適切に設計された断路器は、信頼できる物理的隔離ポイントを確立することで、この安全アーキテクチャに貢献します。
たとえば変電所では、保守のために変圧器、母線セクション、送電線、または回路ブレーカーを通電中のネットワークから切り離す必要がある場合があります。関連する回路の電源が切られ、必要なスイッチングシーケンスが完了すると、断路器は必要な絶縁を確立できます。
接地スイッチを含むシステムの場合、機械的インターロックは、主断路器と接地機構の間で正しい動作シーケンスを強制するのに役立ちます。これにより、危険な動作が発生する可能性が減り、全体的なスイッチング規律の向上に役立ちます。
GW4 高電圧断路器はどのように機能しますか?

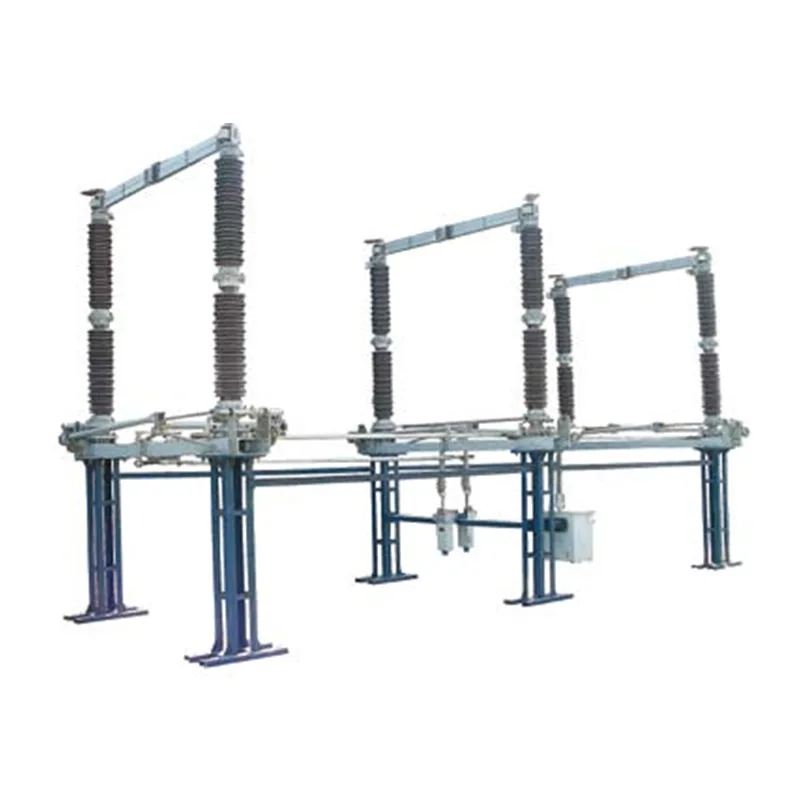

GW4シリーズは複柱水平回転構造を採用しています。この機構が動作すると、導電性コンポーネントが回転して開いた分離距離が形成されます。結果として生じるギャップにより、絶縁された回路と通電側の間に目に見える分離が形成されます。
導電性ロッドには高強度アルミニウム合金プロファイルが使用されており、柔軟な銅編組接続により信頼性の高い導電性が維持されます。接触構造に外圧式ステンレスばねを採用し、腐食に強く安定した接触圧を維持します。
屋外設置の場合、露出した金属コンポーネントには溶融亜鉛メッキ処理が施され、トランスミッションコンポーネントにはステンレス鋼のピンと複合ブッシングを組み込むことができます。これらの構造上の選択は、機器が雨、雪、塩水噴霧、産業用粉塵、温度変化、その他の環境ストレスにさらされる場合に特に価値があります。
選択した構成には、グレーディング リングやシールド カバーを組み込むこともできます。これらのコンポーネントは、電界分布を改善し、要求の厳しい高電圧アプリケーションにおける無線干渉を軽減するのに役立ちます。
高電圧断路器はどこで使用されますか?
高電圧断路器は、幅広い電気インフラストラクチャに適用できます。適切な電圧クラス、定格電流、絶縁レベル、機械的構成、および環境設計はプロジェクトによって異なります。
発電所および変電所
火力発電、水力発電、太陽光発電、その他の発電施設では、断路器は変圧器、回路ブレーカー、バスバー、その他の主要な機器を絶縁できます。変電所では、バスバーの区分化とメンテナンスの分離をサポートできます。
送配電ネットワーク
高電圧送電線には、メンテナンスとスイッチング操作のために信頼性の高い絶縁装置が必要です。システム構成によっては、断路器を変圧器や避雷器とともに使用することもできます。
再生可能エネルギープロジェクト
大規模な太陽光発電および風力発電施設には、信頼性の高いスイッチングおよび絶縁装置が必要です。 40.5kV および 72.5kV 構成は特定の再生可能エネルギー アプリケーションに適しており、高電圧モデルは送電網接続や変電所インフラストラクチャをサポートできます。
産業用電源システム
冶金工場、化学施設、その他の大規模な工業施設では、多くの場合、高電圧配電システムが稼働しています。堅牢な断路器は、振動や汚染環境に対する耐性を備えながら、高電圧の作業場機器のメンテナンスを隔離することができます。
鉄道および特別高圧システム
鉄道牽引電力システムなどの特殊な高電圧設備では、主断路器と接地開閉器を調整する機械的インターロック装置の恩恵を受けることができます。
高電圧断路器の主な利点は何ですか?
高電圧断路器サプライヤーを評価する購入者にとって、電気的性能は決定事項の一部にすぎません。機械的信頼性、耐環境性、メンテナンス要件、構成の柔軟性も、ライフサイクル パフォーマンスに同様に重要な影響を与える可能性があります。
- 幅広い電圧範囲:GW4 シリーズは、40.5kV ～ 252kV の電圧クラスをカバーします。
- 信頼性の高い通電:構成は最大 6300A までの定格電流をサポートします。
- 強力な断熱性能:複数の電源周波数および雷インパルス耐性レベルが全範囲にわたって利用可能です。
- 屋外耐久性:亜鉛メッキされた金属コンポーネントと耐食性の機械部品は、過酷な気象条件に耐えます。
- 柔軟な接地構成:接地スイッチは、単一または二重接地構成でベースのどちらかの側に構成できます。
- メンテナンス要件の軽減:モジュール式コンポーネントとメンテナンス指向の機械構造により、検査と交換が簡素化されます。
- 過酷な環境への適応性:この製品は、-40°C ～ +40°C の温度、最大 34m/s の強風、最大 10mm の氷のコーティング、および最大 4000m の高地での用途向けに設計されています。
購入者はどのような技術的パラメータを考慮する必要がありますか?
技術的な選択は常に、実際の電気ネットワーク、環境条件、設置構成、および該当するプロジェクト標準に基づいて行う必要があります。以下の代表的な仕様は、GW4 シリーズで利用可能な範囲を示しています。
| パラメータ | GW4-40.5 | GW4-72.5 | GW4-126 | GW4-145 | GW4-170 | GW4-252 |
|---|---|---|---|---|---|---|
| 定格電圧 | 40.5kV | 72.5kV | 126kV | 145kV | 170kV | 252kV |
| 定格電流 | 630～4000A | 630～3150A | 最大3150A | プロジェクトに応じて | プロジェクトに応じて | プロジェクトに応じて |
| 短時間耐電流 | 31.5/40kA | 25～50kA | 40/50kA | プロジェクトに応じて | プロジェクトに応じて | プロジェクトに応じて |
| ピーク耐電流 | 80/100kA | 63～125kA | 100/125kA | プロジェクトに応じて | プロジェクトに応じて | プロジェクトに応じて |
| 機械的耐久性 | ≥5000 操作 | |||||
その他の選択パラメータには、電源周波数耐電圧、雷インパルス耐電圧、沿面距離、絶縁距離、端子の機械的負荷、絶縁体の強度、設置構成、および接地要件が含まれます。
適切なモデルをどのように選択すればよいでしょうか?
正しい高電圧断路器を選択するには、公称システム電圧と一致させるだけでは不十分です。専門的な仕様レビューでは、完全な動作環境と電気ネットワークを考慮する必要があります。
- システム電圧を決定します。実際のネットワークと絶縁調整の要件に一致する電圧クラスを選択します。
- 連続電流を確認してください。定格電流は、通常の動作条件および予想されるシステム負荷に対して十分である必要があります。
- 短絡状態を評価します。予想される障害レベルに対して、短時間およびピーク耐電流の要件を確認してください。
- 断熱要件を確認します。電源周波数耐電圧、雷インパルス耐電圧、沿面距離、標高、汚染度を考慮してください。
- 設置環境を評価してください。温度、風、氷、塩水噴霧、産業汚染、高度、地震条件が適切な構成に影響を与える可能性があります。
- 接地配置を定義します。単一接地スイッチ、二重接地構成、または別の配置が必要かどうかを決定します。
- 機械要件とメンテナンス要件を確認します。運転周波数、設置スペース、メンテナンス時のアクセス、既存の変電所レイアウトとの互換性を考慮してください。
大規模な送配電プロジェクトの場合は、機器の仕様を最終決定する前に、経験豊富なメーカーと技術的なコミュニケーションをとることをお勧めします。これは、選択した構成がシステムの電気的、機械的、および環境要件に適合していることを確認するのに役立ちます。
高圧断路器に関するよくある質問
高電圧断路器の主な目的は何ですか?
主な目的は、回路の通電が適切に遮断された後、高電圧回路内に信頼性の高い電気絶縁と目に見える絶縁ギャップを提供することです。安全なメンテナンスや切り替え手順をサポートします。
断路器とサーキットブレーカーの違いは何ですか?
回路ブレーカーは通常の負荷電流と故障電流を遮断するように設計されていますが、断路器は主に電気的絶縁を確立することを目的としています。断路器は、通常、故障遮断が必要な場合に回路ブレーカーの代わりとして使用すべきではありません。
恵興 GW4 シリーズはどの電圧範囲をカバーしますか?
GW4 シリーズは、40.5kV、72.5kV、126kV、145kV、170kV、252kV 構成を含む、40.5kV ～ 252kV の電圧クラスをカバーします。
高圧断路器に接地スイッチを取り付けることはできますか?
はい。 GW4 シリーズは、単一接地および二重接地構成を含む接地スイッチを使用して構成できます。機械的インターロックも動作シーケンスの制御に役立ちます。
GW4 シリーズは屋外用途に適していますか?
はい。この設計は屋外電源システムを対象としており、耐食性の機械部品と溶融亜鉛メッキの露出鋼部品が組み込まれています。指定された環境性能には、-40°C ～ +40°C の温度および屋外の強い気象条件も含まれます。
結論: 重要な電力インフラに高電圧断路器を選択する理由
頼もしい高圧断路器変電所、送電網、再生可能エネルギープロジェクト、発電所、産業用高電圧システムに不可欠な電気絶縁層を提供します。 40.5kV ～ 252kV の電圧クラス、堅牢な絶縁、耐腐食構造、柔軟な接地構成、および少なくとも 5000 回の動作の機械的耐久性定格を備えた GW4 シリーズは、要求の厳しい電力システム アプリケーション向けに設計されています。
信頼できる中国のメーカーおよびサプライヤーを探しているプロジェクト エンジニア、EPC 請負業者、公益事業者、電力機器購入者に対して、Huixing は、さまざまな電圧レベル、定格電流、環境条件、設置要件に合わせた高電圧絶縁ソリューションを提供できます。お問い合わせプロジェクトの仕様について話し合ったり、技術情報をリクエストしたり、電力システムに適した高電圧断路器の構成を見つけたりするには、今すぐお問い合わせください。
