中電圧避雷器は最新の配電システムの信頼性をどのように強化できるか

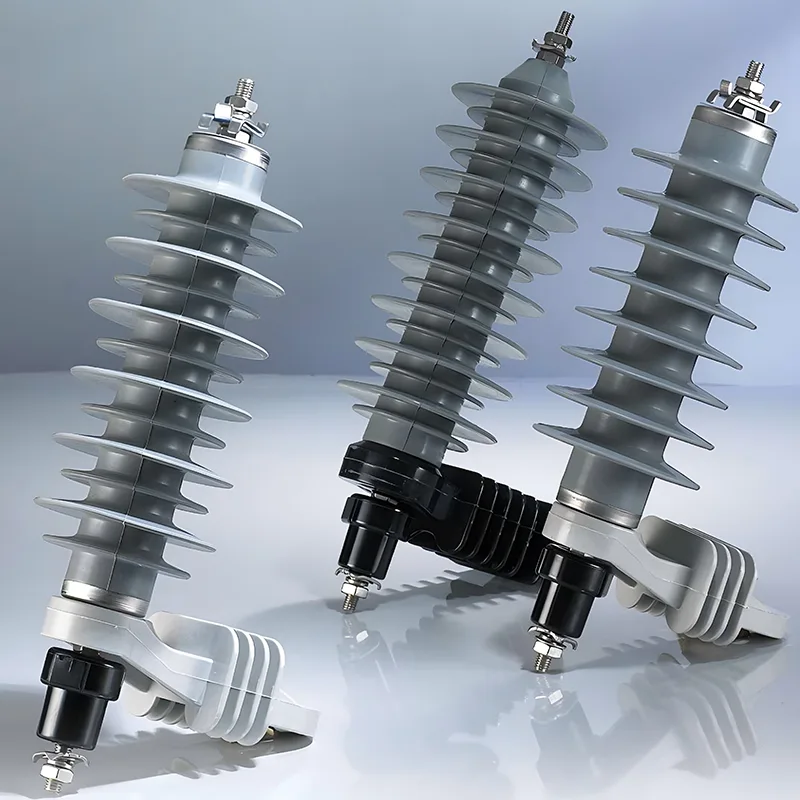

恵興用品中電圧避雷器10 ～ 35kV の配電システム向けに設計されており、変圧器、開閉装置、ケーブル終端、架空線、変電所の機器を損傷する過渡過電圧から保護します。ギャップのない酸化亜鉛設計により、これらの避雷器は、要求の厳しい公共用途や産業用途に対して、迅速なサージ抑制、信頼性の高い屋外性能、およびメンテナンス要件の軽減を実現します。

中圧配電ネットワークは、落雷や開閉操作によって引き起こされる一時的な過電圧に直面します。これらのサージが制御されないと、絶縁にストレスがかかり、電気機器が損傷し、電力供給が中断され、メンテナンス費用が増加する可能性があります。中電圧避雷器は、通常の動作状態で高い抵抗を維持しながら、サージ エネルギーの専用経路を提供します。 Huixing は、ギャップレス酸化亜鉛技術とシリコーンゴム複合材または磁器ハウジングを使用した、10 ～ 35kV グリッド向けのソリューションを提供しています。その用途には、架空配電線、変圧器、開閉装置、変電所、ケーブル中継、屋外配電機器が含まれます。信頼性の高い過電圧保護を実現するには、正しい定格電圧、MCOV、放電能力、設置場所、環境設計を選択することが不可欠です。

目次

1. 中電圧避雷器とは何ですか?
2. 中電圧避雷器はどのように機能しますか?
3. 中電圧避雷器はどこで使用されますか?
4. パフォーマンス上の主な利点は何ですか?
5. 適切な避雷器を選択するにはどうすればよいですか?
6. 技術仕様を理解する
7. 設置とメンテナンスに関する考慮事項
8. よくある質問
9. 結論

中電圧避雷器とは何ですか?

中電圧避雷器は、過渡的な過電圧を制限するために中電圧配電ネットワークに設置される保護電気装置です。これらは、雷インパルスやスイッチング イベントによって通常の動作条件を大幅に超える電圧レベルが生成される可能性がある 10 ～ 35kV システムでは特に重要です。

避雷器の基本的な目的は、過渡電圧が敏感な電気機器に到達するのを防ぐことです。通常のシステム電圧下では、避雷器は高い抵抗を維持し、わずかな漏れ電流しか許容しません。サージが発生すると、非線形酸化亜鉛素子の抵抗が急速に減少し、サージ電流がグランドに向かって伝導されます。

この動作原理により、避雷器は電気ネットワークと貴重な機器の間の保護バリアとして機能することができます。適切に調整された保護は、絶縁ストレス、機器の故障、計画外の停止、および関連するメンテナンスコストの削減に役立ちます。

中電圧避雷器はどのように機能しますか?

最新のギャップレス避雷器は、一般的に酸化亜鉛をベースとした金属酸化物バリスタ技術を使用しています。酸化亜鉛の非線形電気特性により、デバイスは印加電圧に応じて異なる応答をすることができます。

1. 通常動作:アレスタは、非常に低い漏れ電流を維持しながら、システムの通常の電圧で動作します。
2. サージ発生：落雷やスイッチング動作により、急速な過渡過電圧が発生します。
3. 急速伝導:酸化亜鉛要素は、電圧が上昇すると導電性が高くなります。
4. エネルギー放出:過剰なサージ エネルギーは避雷器の接地経路を通じて安全に迂回されます。
5. 電圧回復:過渡現象が消えると、避雷器は高抵抗動作状態に戻ります。

従来の直列ギャップがないため、ギャップに関連する特定の経年劣化や絶縁の問題も解消されます。これにより、ギャップレス構成は、最新の配電システムにおける継続的な保護に特に適しています。

中電圧避雷器はどこで使用されますか?

中電圧サージ保護は、配電ネットワーク全体の複数のポイントに導入できます。正しい場所は、ネットワーク構成、機器の絶縁レベル、落雷への曝露、および予想される過渡状態によって異なります。

架空配電線

避雷器は、10 ～ 35kV 架空送電網の幹線、支線、および線路コーナーに設置できます。これらの場所は、特に雷の活動や大気の影響にさらされています。サージ保護は、ライン絶縁および接続された機器への過渡ストレスを制限するのに役立ちます。

配電変圧器および開閉装置

中圧変圧器、開閉装置、その他の重要な機器の近くに避雷器を設置すると、過剰なサージ電圧が絶縁システムに到達するのを防ぐことができます。これは、高価な機器がネットワーク投資の大部分を占める場合に特に重要です。

変電所

変電所の用途には、母線セクション、計器用変圧器回路、無効電力補償装置、およびその他の中電圧設備が含まれる場合があります。調整されたサージ保護は、全体的な絶縁保護戦略の改善に役立ちます。

ケーブルから架空線への移行

地下ケーブルが架空線に接続されている場所では、さまざまな過渡状態が発生する可能性があります。サージアレスタをこれらの遷移点に配置して、ケーブル システムや接続された機器に伝わる電圧ストレスを軽減できます。

屋外配電設備

屋外の電気機器は、湿気、汚染、温度変化、その他の環境ストレスに耐える必要があります。適切なシリコーンゴム複合材または磁器で作られたアレスタ ハウジングは、屋外での展開に必要な機械的および環境的保護を提供します。

パフォーマンス上の主な利点は何ですか?

適切に設計された避雷器は、基本的なサージ回避以上の機能を提供する必要があります。その構造、電気的特性、耐環境性、メンテナンス要件はすべて、長期的な性能に影響します。

• 高速過渡応答:酸化亜鉛技術により、異常な電圧状態への迅速な対応が可能になります。
• 効果的なエネルギー放出:アレスタは、過剰なサージ エネルギーを保護された機器から遠ざけます。
• 通常動作時の漏れが少ない:非線形特性により、通常のシステム電圧下で高い抵抗が維持されます。
• 耐候性:適切なハウジング材料は、アレスタが屋外の湿気や汚染に耐えられるようにします。
• メンテナンスの必要性が低い:比較的シンプルなギャップレス構造により、日常の複雑なメンテナンスではなく、日常的な目視検査がサポートされます。
• 柔軟なアプリケーション:さまざまな定格電圧構成により、幅広い中電圧ネットワークをサポートできます。
• 機器保護の向上:サージ制限により、変圧器、開閉装置、ケーブル、絶縁システムにかかる電気的ストレスを軽減できます。

適切な避雷器を選択するにはどうすればよいですか?

避雷器の選択は、定格電圧だけではなく、実際の電気条件および環境条件に基づいて行う必要があります。エンジニアと購買チームは、モデルを選択する前にいくつかのパラメータを確認する必要があります。

1. システム電圧:ネットワークの公称電圧と最大動作電圧を確認します。
2. MCOV:システムおよび接地配置に適切な最大連続動作電圧を選択してください。
3. サージ暴露:落雷の活動、架空線の露出、スイッチング イベント、およびネットワーク構成を考慮してください。
4. 吐出能力：想定されるアプリケーションに対して雷インパルスおよびスイッチングインパルス特性を確認してください。
5. ハウジング材質:機械的および環境的要件に応じて、シリコーンゴム複合材または磁器を検討してください。
6. 設置環境：湿度、汚染、高度、温度、屋外暴露を評価します。
7. 装備とのコーディネート：避雷器の保護特性が下流機器の絶縁レベルと調整されていることを確認してください。

調達プロジェクトでは、技術図面、適用規格、検査要件、梱包、納品条件、カスタマイズ可能性を確認することも役立ちます。電気機器メーカー注文する前に。

技術仕様を理解する

技術仕様は、避雷器を特定の中電圧ネットワークに適合させるために必要な情報を提供します。 Huixing の製品範囲には、さまざまな定格電圧レベルをカバーし、対応する MCOV およびインパルス電流パラメータを備えた YH5W モデルが含まれています。

全製品範囲は、36kV、39kV、42kV、45kV、48kV、51kV、54kV、60kV、66kV、69kV モデルを含む追加の電圧レベルにまで及びます。適切な構成は、常に実際のシステム要件とエンジニアリング仕様から決定する必要があります。

設置とメンテナンスに関する考慮事項

技術的に有能な避雷器であっても、効果的な保護を実現するには適切な設置が必要です。避雷器、保護された機器、および接地システムの間の接続は、高速過渡現象中に不必要なリード線の長さとインピーダンスを最小限に抑えるように設計する必要があります。

定期的なメンテナンスには、目視検査と設置状態の確認が含まれる必要があります。以下の点に特に注意を払う必要があります。

• 筐体の状態と機械的損傷の兆候。
• 接続と接地の完全性。
• 汚染または異常な環境暴露の証拠。
• 過熱または異常な放電活動の兆候。
• 避雷器の定格と実際のシステム電圧との互換性。

屋外に設置する場合は、製品の耐用年数全体にわたって環境条件を考慮する必要があります。正しい設置、接地、検査、交換手順は、効果的なサージ保護戦略の重要な部分です。

よくある質問

中電圧避雷器はどのような電圧システム向けに設計されていますか?

恵興 は、10 ～ 35kV の配電アプリケーション向けの中電圧避雷器を提供しており、さまざまな電気要件に合わせて複数の YH5W 構成が利用可能です。

避雷器の主な機能は何ですか?

避雷器は、落雷やスイッチング動作などの事象によって引き起こされる過渡過電圧を制限します。過剰なサージ エネルギーを制御された放電経路にそらし、電気機器と絶縁体を保護します。

最新の避雷器に酸化亜鉛が使用されているのはなぜですか?

酸化亜鉛は、強い非直線性の電圧電流特性を持っています。通常動作中は比較的高い抵抗を維持できる一方、過電圧発生時には導電性が高くなり、従来の直列ギャップに依存せずに迅速なサージ制限が可能になります。

中圧避雷器はどこに設置する必要がありますか?

一般的な場所には、架空配電線、変圧器の端子、開閉装置、変電所、ケーブルから架空への移行、屋外配電機器などがあります。最終的な設置ポイントは、システム保護設計に従って決定する必要があります。

購入者は注文前に何を確認する必要がありますか?

購入者は、システム電圧、MCOV、インパルス電流要件、接地配置、ハウジング材質、環境条件、適用される技術基準、設置寸法、検査要件、およびプロジェクト固有の文書を確認する必要があります。

結論

中電圧避雷器は、落雷や開閉操作による一時的な過電圧から 10 ～ 35kV の配電インフラを保護する上で重要な役割を果たします。ギャップレス酸化亜鉛技術、適切な MCOV の選択、適切なハウジング材料、および正しい設置が連携して、機器の保護とネットワークの信頼性を向上させることができます。 Huixing は、配電線、変電所、変圧器、開閉装置、ケーブル接続、屋外電気機器向けに複数の避雷器構成を提供しています。新しい配電プロジェクトを計画している場合、または既存のサージ保護装置を交換する場合は、お問い合わせ電圧レベル、技術要件、アプリケーション環境、カスタマイズされた調達ニーズについて Huixing チームと話し合うことができます。
