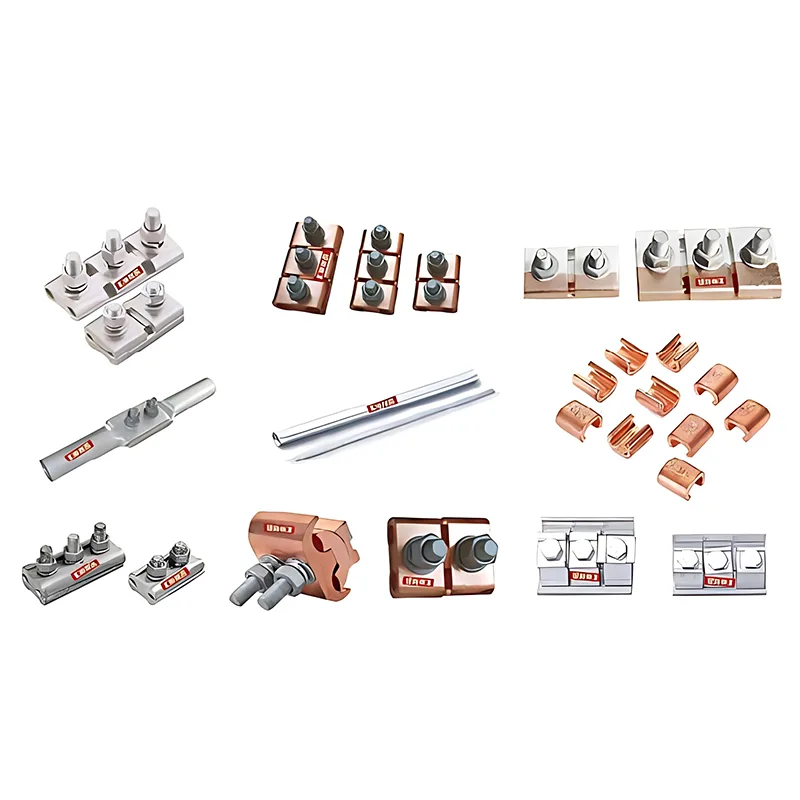

伝送線接続継手

送電線スプライス継手は、架空送電線に不可欠な接続コンポーネントです。成熟した業界標準に従って設計され、電力エンジニアリング プロジェクトでの長期にわたる実際の運用を通じて実証されており、架空送電網システムの無停電電源、安定した機械構造、安全なライン運用を保証します。

コアアプリケーションシナリオ

架空線の接続とメンテナンス

これらは主に、架空線の導体や避雷線の接続や日常のメンテナンスに使用されます。伝送線接続継手は、破損または損傷したワイヤのより線を効果的に固定し、通常の伝送路性能を回復し、伝送ネットワーク全体の機械的張力を維持します。

複数種類の導体のマッチング

圧縮タイプ、ボルトタイプ、プリフォームアーマーロッドタイプに分類されており、幅広い導体仕様や施工条件に対応します。圧縮タイプのフィッティングは、高強度の接続を実現するために大きな断面の導体用に設計されています。ボルトタイプの継手は中小断面のワイヤに適しており、簡単に組み立てることができます。プリフォームタイプの継手により、現場での迅速な緊急修理が可能になります。

特殊な機能接続シナリオ

この製品範囲は、重ね接続、ワイヤ修理、避雷針接続、ジャンパ接続、バスバー接続など、複数の機能タイプをカバーしています。これらの送電線スプライス継手は、損傷した電線の修復、避雷針の突き合わせ接合、オーバーヘッド ジャンパの配置など、さまざまな送電線位置の対象要件を満たします。

主な利点

高い機械的接続強度

圧縮接続スリーブは、導体の定格破断張力の 95% 以上のクランプ力を提供します。スプライスジョイントは、通常の動作条件と障害条件の両方で機械的張力に耐えることができ、ライン全体の構造の安定性と耐久性を維持します。

優れた電気的性能

DC 抵抗は等しい長さの導体の DC 抵抗よりも高くなく、通電条件下での温度上昇が低くなります。これにより、電力損失が低減され、接触不良による局所的な過熱が防止され、効率的かつ安全な電力伝送が確保されます。

選択しやすい標準マーキング

統一文字コードは機能カテゴリを示し、数値マークは該当する導体断面を示します。標準化されたマーキング システムにより、迅速なモデル選択と、さまざまなワイヤ仕様およびエンジニアリング接続要件への信頼性の高いマッチングが可能になります。

多様で柔軟な設置

さまざまな建設環境に適応するために、複数の設置オプションが利用可能です。圧縮接続により高い構造強度が保証されます。ボルト固定により、分解とその後のメンテナンスが容易になります。事前に成形された設計により迅速な設置がサポートされ、現場での建設効率が大幅に向上します。

包括的な機能範囲

導体と避雷針の基本的な接続に加えて、このフィッティングには、ワイヤーの修理、伸縮調整、および機器の接続機能が統合されています。これにより、現場で必要なライン ハードウェアの種類が減り、資材管理が簡素化され、プロジェクト全体の調達コストと運用コストが削減されます。

信頼性の高い機械的強度、安定した電気的性能、および柔軟な設置オプションを備えたこのシリーズの送電線スプライス継手は、架空送電線の連続動作と構造的安定性に対する重要な保護手段として機能し、送電システムの信頼性とメンテナンス効率を効果的に向上させます。
