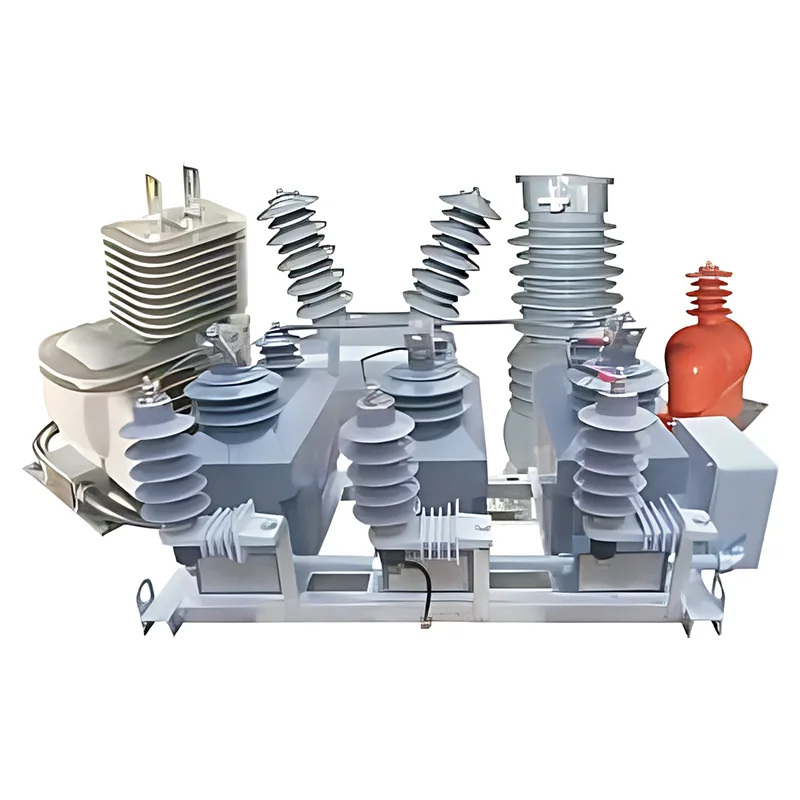

中圧計器用変圧器

中電圧計器用変圧器は、10 ～ 17.5kV 配電システムの中心となるセンシングおよび測定ユニットです。これらは、エネルギー計測、システム監視、保護リレーのために、大電流と電圧を標準的な低レベル信号に正確に降圧します。高電圧電力回路と低電圧制御システム間の重要なリンクとして機能し、国際規格に準拠し、安全、効率的、安定した送電網運用のための確実なデータ サポートを提供します。

主な分野での応用

屋外変電所の計測および保護回路

10 ～ 17.5kV 屋外変電所の計測および保護ループに設置され、電流と電圧信号を同期して収集し、高精度のエネルギー計測要件を満たします。 IEC 60044-1およびANSI C57.13に完全準拠し、電力料金請求や系統運用管理のための高精度かつ安定したデータ収集を実現します。

配電線および機器の保護回路

これらの変圧器は、高圧配電線、電力変圧器、およびコンデンサバンクの保護回路に適用され、1 秒間 80In の定格短時間熱電流と 2.5×80In の定格動的電流に耐えます。これらは障害信号を迅速に捕捉し、電力機器の過負荷および短絡保護をサポートします。

屋外電気機器用アクセサリ

屋外ポールマウントスイッチ、リングメインユニット、その他の屋外電力機器に適合する統合コンポーネントとしてカスタマイズされており、CPE タイプの屋外壁ブッシュが装備されています。この構造により、追加の保護ハウジングや補助構造を必要とせずに、安定した屋外での動作が可能になります。

スペースに制約のあるコンパクトな配電設備

スペースに限りのある小型配電所やボックス型変電所に最適な、3CTと3PTを一体化した鋳造一体型変圧器で、設置スペースを大幅に削減します。 600V の端子絶縁レベルを備えており、高密度に配置された電力機器のレイアウトに完全に適合します。

魅力的な技術的利点

中圧計器用変圧器は、次の 5 つの優れた技術的強みを備えており、現代の中圧配電ネットワークにとって理想的な製品となっています。

統合設計によりスペースを節約し、コストを削減

3CTと3PTを一体化した一体鋳造構造により、変流器と変圧器の別設置が不要です。設置スペースを効果的に最小限に抑え、現場の配線を簡素化し、プロジェクト全体の建設コストを削減します。

優れた屋外適応性と運用信頼性

絶縁レベル17.5/38/95kVの高性能注型樹脂絶縁を採用し、耐候性に優れ、屋外直付け設置にも適しています。これらは、短絡によって引き起こされる深刻な熱的および電気力学的影響に耐えることができ、超低い長期故障率を特徴としています。

複雑な動作条件に対応する優れた過負荷容量

定格電流 (1.2 インチ) の 120% での連続動作をサポートし、130% ～ 150% の定格電流過負荷下で最大 8 時間動作できます。優れた過負荷適応性により、最新の配電ネットワークの頻繁な負荷変動の需要に対応します。

測定機能と保護機能の二重の信頼性

FS=5 の機器安全係数と 3kVef の安定した二次巻線電圧により、正確な信号伝送が保証されます。これらはエネルギー計量の高精度基準を満たし、保護装置向けに信頼性の高いトリップ信号を出力します。 IEC 61869-1 および IEC 61869-4 に完全に準拠しており、グローバル グリッド設備との幅広い互換性を備えています。

簡単な設置、低メンテナンス、長寿命

コンパクトな事前校正設計は、複雑な現場での試運転を必要とせず、追加の保護なしで屋外に設置できます。鋳造樹脂筐体の採用により、防湿・防塵・耐老化性に優れ、日常のメンテナンスがほとんど不要です。定期的な目視検査だけで長期安定運転が可能となり、高い実用性とコストパフォーマンスを実現します。
