高圧絶縁体

Huixing は、世界の 10 ～ 35kV 電力システム向けの耐久性と高性能の電気絶縁コンポーネントの製造を専門としています。信頼できるサプライヤーとして、当社は信頼性の高い機械的サポートと電気的絶縁を提供する中電圧絶縁体を提供しています。シリコーンゴムで作られているため、過酷な屋外条件に耐え、最小限のメンテナンスで送電線や変電所の安全な動作を保証します。

お問い合わせを送信

製品説明

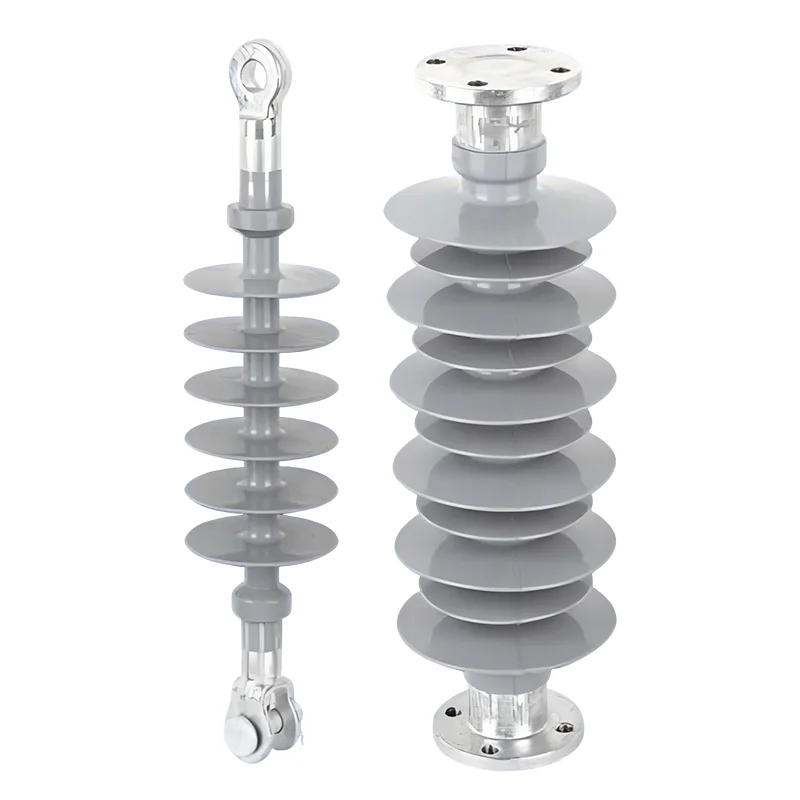

中電圧絶縁体は、10 ～ 35kV の電力システムにとって重要な安全コンポーネントであり、重要な機械的サポートと、通電された導体と接地された構造間の電気的絶縁を提供します。これらの製品は、配電ネットワークの中核となる絶縁インフラとして機能し、漏電、短絡、機器の損傷を防止し、あらゆる作業環境において送電線、変電所、屋外配電機器の安全かつ安定した動作を保証します。

必須の導入アプリケーション

架空送配電線のサポート

10 ～ 35kV 架空線の直線吊り下げ鉄塔および張角鉄塔に設置される中圧絶縁体は、導体を鉄塔構造から効果的に分離し、漏電を排除し、安定した長距離送電を保証します。

配電ネットワークのジャンクションおよび接続の保護

中電圧配電ネットワークの分岐ノードやケーブル終端点に導入され、異なる線路部分間で確実な電気的絶縁を実現します。これにより、相間の短絡や地絡放電が回避され、複雑な屋外配線レイアウトに適応します。

変電所の内部絶縁とサポート

これらの絶縁体は、変電所内の母線支持体や遮断器、断路器の導電接合部に使用され、高電圧導体を支えながら安定した絶縁を維持します。通電中のコンポーネントを接地された変電所設備から分離し、すべての内部デバイスの安全な動作を保証します。

屋外ポールマウント機器の設置

これらは、都市および地方の配電ネットワークにおけるドロップアウトヒューズや避雷器などの屋外柱設置型デバイスの取り付けベースとして機能します。機械的サポートと電気的絶縁機能を統合し、高湿度や汚染などの過酷な屋外環境に耐え、機器や電力線の安定した絶縁を維持します。

優れたパフォーマンスの利点

中電圧絶縁体は 4 つの主要な強みを備えており、すべての中電圧電力システムにとって不可欠な部品となっています。

優れた電気絶縁特性

主流のシリコーンゴム絶縁材を採用し、耐絶縁破壊性に優れています。システムの過電圧サージに効果的に抵抗し、絶縁フラッシュオーバーを回避し、過渡的な電気的ストレス下でも安定した電力供給を確保します。

多様な用途に対応する多用途設計

吊りがいし、ポストがいし、長棒がいし、横腕がいしなど豊富な種類があり、送電線、変電所、配電設備などの多様な設置需要に対応します。標準化された構造により、あらゆるシナリオで柔軟かつ便利な設置が可能になります。

優れた耐候性と機械的耐久性

シリコーンゴムは耐候性、耐汚染性、耐老化性に優れており、極端な温度、雨、雪、重度の汚染下でも安定した動作を可能にします。また、導体の負荷に耐え、風、氷、その他の外力に耐えるのに十分な機械的強度も備えています。

最小限のメンテナンスと長い耐用年数

高圧がいしはシンプルで丈夫な構造なので、日常の面倒なメンテナンスは不要で、定期的な目視検査だけで済みます。環境要因の影響をほとんど受けないため、長い耐用年数を通じて配電網のメンテナンス作業量と運用コストが大幅に削減されます。

コード	モデル	評価済み電圧 (kV)	引張強さ (kN)	構造身長 (mm)	絶縁距離 (mm)	最小公称値沿面距離距離 (mm)	フルウェーブ稲妻衝動耐える	1分間のパワー周波数ウェット耐える電圧(kV)	梱包詳細
コード	モデル	評価済み電圧 (kV)	引張強さ (kN)	構造身長 (mm)	絶縁距離 (mm)	最小公称値沿面距離距離 (mm)	フルウェーブ稲妻衝動耐える	1分間のパワー周波数ウェット耐える電圧(kV)	CTNサイズ(mm)	GW （kg）	北西(kg)	番号/ CTN
WYA-1	FXB-12/70CT	12	70	330±15	150	355	105	45	392827	16	14.5	12
WYA-2	FXB1-15/70CT	15	70	380±15	195	460	140	65	432827	17.2	16	12
WYA-3	FXB1-15/70CE	15	70	425±15	240	510	145	65	502827	18	16.8	12
WYA-4	FXB-21/70CT	21	70	300±15	140	530	190	92	362827	16.5	15	12
WYA-5	FXB1-24/70YB	24	70	460±15	260	650	200	75	523229	22	21	12
WYA-6	FXB1-24/70ST	24	70	390±15	192	650	150	70	433732	21	19.5	12
WYB-7	FXB1-25/70CT	25	70	456±15	260	650	200	75	503129	18	16.8	12
WYA-8	FXB1-24/70CT	24	70	455±15	260	680	155	70	513128	19	17.8	12
WYA-9	FXB3-33/120SB	33	120	598±15	400	1000	150	50	633732	27	25	12
WYA-10	FXB1-33/70CT	33	70	588±15	390	950	150	50	623732	26	24	12
WYA-11	FXB1-33/70CT	33	70	598±15	400	1000	150	50	633732	26.5	24.5	12
WYA-12	FXB-36/70CT	36	70	519±15	333	820	210	80	563732	22	20	12
WYA-13	FXB1-36/70CT	36	70	630±15	430	1120	220	85	663732	29	27	12
WYA-14	FXB4-36/70SB	36	70	640±15	440	1280	230	95	673732	30	28	12

コード	モデル	評価済み電圧 (kV)	曲がった強い h (KN)	構造身長 (mm)	絶縁距離 (mm)	最小公称値沿面距離距離 (mm)	フルウェーブ稲妻衝動耐える	1分間のパワーウェット周波数耐える電圧(kV)	梱包詳細
コード	モデル	評価済み電圧 (kV)	曲がった強い h (KN)	構造身長 (mm)	絶縁距離 (mm)	最小公称値沿面距離距離 (mm)	フルウェーブ稲妻衝動耐える	1分間のパワーウェット周波数耐える電圧(kV)	CTNサイズ(mm)	GW （kg）	N.W. （kg）	番号/ CTN
WYC-1	FZS-15/9	15	9	255	190	450	110	45	350280280	26.5	25	12
WYC-2	FZS-24/3	24	3	288	280	750	150	70	470390330	35	34	20
WYC-3	FZS-24/4	24	4	195	187	830	150	70	475200395	34	33	20
WYC-4	FZSW-24/5	24	5	286	210	630	150	70	320320310	20	18.5	9
WYC-5	FZSW-24/15	24	15	280	180	660	150	70	305320310	20	18.5	9
WYC-6	FZSW-35/10	35	10	400	340	970	210	95	400340350	22.5	21	12
WYC-7	FZSW-36/4	36	4	410	320	750	170	70	440320365	27	26	9
WYC-8	FZS-36/4	36	4	390	320	750	170	70	410280260	12.5	11.4	6
WYC-9	FZSW-36/8	36	8	450	411	1320	200	85	500500300	23	22	6
WYC-10	FZS-36/9	36	9	457	370	1000	200	80	480300260	22.5	21.3	6
WYC-11	FZS3-72/6	72	6	770	650	1830	325	140	810410180	38	33	3
WYC-12	FZS-126/10	126	10	1220	1070	3180	450	185	1300360210	60	50	2

Medium Voltage Insulators
