世界の電力網は前例のないプレッシャーにさらされています。再生可能エネルギーへの移行、超高圧送電網の拡大、異常気象の頻度の増加により、従来の導体では決して対応できない架空送電線への需要が生じています。
従来のアルミニウム導体（主に純アルミニウム線（1350 グレードなど））は、高い導電率（61% ～ 65% IACS）を提供しますが、引張強度が限られており、通常は 180 MPa 未満です。これは、河川や海峡を渡る長大な横断、氷の激しい地域、高温の動作環境などの用途では重大な懸念事項になります。送電線が困難な地形にわたって数千メートルにわたる場合、または設計限界を超える氷荷重に耐える必要がある場合、強度は導電率と同じくらい重要です。
重要な疑問は、高強度で耐熱性のあるアルミニウム合金ケーブル ソリューションは、機械的性能と電気効率の間の長年のトレードオフを克服して、現代の電力網の極端な要求を満たすことができるかということです。答えはますます「はい」ですが、エンジニアリングおよび調達チームが次のプロジェクトの導体オプションを評価するには、基礎となるテクノロジーを理解することが不可欠です。
この記事では、電力インフラストラクチャ プロジェクトの導体選択について情報に基づいた意思決定を行うのに役立つように、技術仕様、市場データ、実際のケーススタディに裏付けられた、アルミニウム合金より線業界を再形成する材料の革新について考察します。
高性能架空導体を設計する際の基本的な課題は、強度と導電率の逆関係にあります。 Al-Mg-Si シリーズ合金 (6xxx シリーズ) は、30.45 ～ 33.35 MS/m の導電率を維持しながら、255 ～ 330 MPa の引張強さを達成するため、高強度アルミニウム合金導体として理想的な選択肢となります。しかし、析出硬化、結晶粒微細化、格子歪みによる強度向上は必然的に電子伝達を妨げる一方、導電率の最適化は強化効果を弱める傾向があります。
この性能の矛盾により、歴史的に、大規模送電プロジェクトにおける高強度アルミニウム合金導体の広範な採用が制限されてきました。最近の研究では、組成的マイクロ合金化とプロセス調整による画期的な経路が体系的に探求されています。希土類元素の添加、高度な時効プロセスの最適化、および厳しい塑性変形技術の出現により、機械的特性と電気的特性の両方が同時に改善され始めています。
現代の耐熱性アルミニウム合金より線は主に Al-Mg-Si (6201 合金) または Al-Zr (耐熱) 合金を使用して製造されており、それぞれ IEC 62641、IEC 61089、ASTM B398、ASTM B399 などの国際規格に基づく特定の動作要件を満たすように設計されています。
次の表は、高強度耐熱アルミニウム合金ケーブル製品の性能範囲を定義する主要な技術パラメータをまとめたものです。
| パラメータ | 標準値（6201-T81 AAC） | 耐熱合金（Type-AT2） |
|---|---|---|
| 材料 | Al-Mg-Si合金 | アルジルコニウム合金 |
| 抗張力 | ≧295 MPa (≧43,000 psi) | 159 ～ 165 MPa (最小) |
| 導電率 | 55%～57% IACS | 60% ～ 61% IACS |
| 連続使用温度 | 90℃ | 150℃まで |
| 短時間許容温度 | 120℃ | 180℃ |
| 密度 | 2.70 kg/dm3 (20°C) | 2.70 kg/dm3 (20°C) |
| 温度係数 | 0.00360 /℃ | 0.00360 /℃ |
| 線膨張係数 | 23×10⁻⁶/℃ | 23×10⁻⁶/℃ |
| 抵抗率 | 0.03284 Ω・mm²/m（20℃） | 0.02826 Ω・mm²/m（20℃） |
| 230℃/1h後の残留強度 | — | ≥90% |
出典: ASTM B399、IEC 62641、および業界の技術出版物。

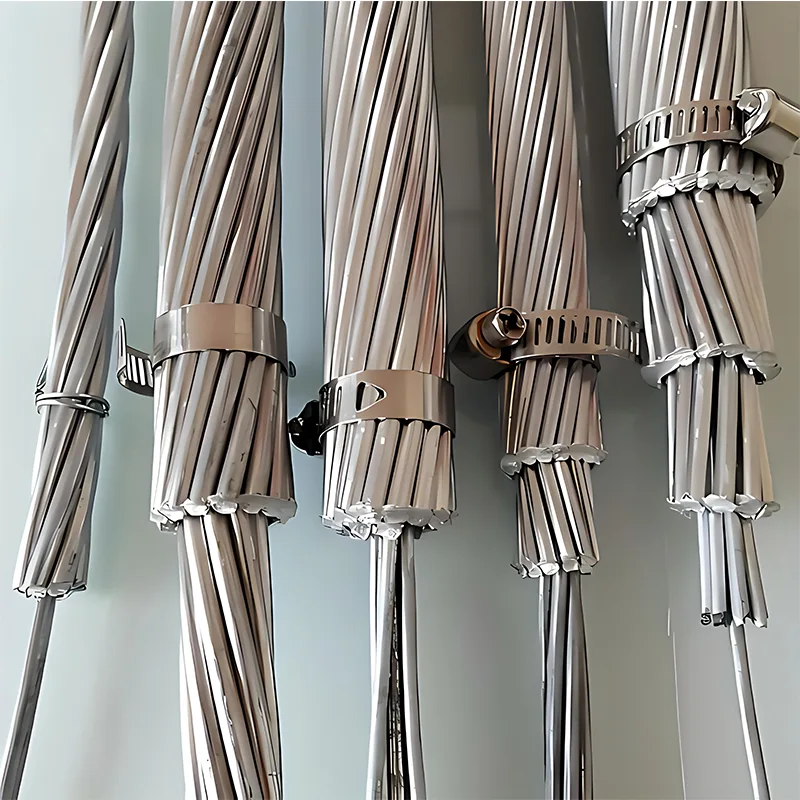

アルミニウム合金導体の同心撚り構造により、取り付けの柔軟性を維持しながら、機械的バランスと均一な電流分布が実現します。設計が異なれば、用途も異なります。
| 導体の種類 | コア構成 | 通電容量と標準ACSRの比較 | 主な用途 |
|---|---|---|---|
| AAAC（オールアルミニウム合金導体） | 単層または多層の 6201 合金 | ACSRと同等、損失が低い | 中径間、沿岸地域、都市分布 |
| TACSR（耐熱合金導体鋼強化） | アルミニウム - ジルコニウム合金の外層 + スチールまたはインバーコア | 50% ～ 80% 高い | 容量拡張、回廊制約のあるセクション |
| AACSR (全アルミニウム合金導体鋼強化) | 6201 合金外層 + 亜鉛メッキ鋼芯 | 中程度の増加 |
出典: HTLS 導体業界データ。
鉄塔にかかる風荷重が重要な設計要素である大きな交差部分では、高強度で耐熱性のあるアルミニウム合金ケーブルが決定的な利点をもたらします。たとえば、最適化された撚りパターンを備えた AAAC は、さまざまな構成で利用可能な構造パラメータで詳述されているように、16 mm² ～ 560 mm² の公称断面積にわたって 34 ～ 170 kN の破断荷重を達成できます。
恵興 Zhongdian (Beijing) Electric Co., Ltd. は、2011 年に設立され、北京の望京科学技術園に本拠を置く、専門的な統合電力システム ソリューション プロバイダーとして、15 年の深い業界経験と、韓国、インドネシア、ベトナム、米国、ドミニカ共和国にわたる世界的な事業展開を組み合わせています。
恵興 は、中国の優れた電気製造能力と世界市場へのアクセスを結び付けています。同社は、鍛造、鋳造、板金加工、射出成形などの中核プロセスをカバーする専門の製造施設との戦略的パートナーシップを通じて、高度な試験および組立設備に支えられた高品質の生産能力を維持しています。すべての製品はISO 9001認証を取得し、IECやASTMなどの国際規格に準拠したテストに合格しています。
恵興 の包括的な電源製品ラインナップには、アルミニウム合金ケーブルのポートフォリオが含まれます。
- AAC (オールアルミニウム導体)
- AAAC (オールアルミニウム合金導体)
- ACSR (アルミニウム導体鋼強化)
- XLPE 絶縁電源ケーブル (0.6kV ～ 138kV)
これらの架空線導体は、送電、配電、変電所のアプリケーション全体で信頼できるパフォーマンスを提供するように設計されています。韓国、ドミニカ共和国、米国に海外支店を持ち、恵興中国の卓越した製造業と世界中の電力インフラプロジェクトを効果的に結びつけます。
アルミニウム合金導体の世界市場は加速度的に拡大しています。アルミニウム合金低電圧ケーブル市場は、2025年に54億7,000万米ドルと評価され、2032年までに77億9,000万米ドルに達すると予測されており、年間複合成長率（CAGR）は5.17%に相当します。一方、世界の架空アルミニウム導体ケーブル市場は、2025年に約4億5,200万米ドルに達し、2032年までに4.2%のCAGRで6億米ドルに成長すると予想されています。
いくつかの要因がこの成長を促進しています。
1. 銅とアルミニウムの代替の傾向。銅価格は 2026 年初頭に約 50% 上昇する一方、アルミニウム価格は比較的安定していることから、アルミニウム合金導体の経済的根拠は大幅に強化されています。アルミニウム合金ケーブルのコストは銅同等品の約 30% ～ 50% ですが、同等の通電容量を提供します。
2. 送電網の最新化と容量の拡大。世界中の電力会社は、TACSR などの高温低弛み (HTLS) 導体を使用して老朽化した送電線を再導線しています。これにより、新たな用地や鉄塔の改修を必要とせずに、線路容量を 50% ～ 100% 向上させることができます。
3. 再生可能エネルギーの統合。多くの場合遠隔地に設置される太陽光発電所や風力発電所の拡大により、最小限のインフラストラクチャで長距離を伝送できる、軽量で耐食性のある架空電線の需要が生じています。
4. 輸出需要の急増。中国のアルミニウムより線輸出量は、2026年4月に約27,580トンに達し、前年比28.95%増加した。アルミニウムより線（HS コード 76149000）だけでも前月比 94.5% 増加し、約 15,500 トンとなりました。輸出先は依然として東南アジア、アフリカ、東アジアに集中しており、先進的なアルミニウム合金ケーブル製品に対する国際的な需要が旺盛であることがわかります。
高強度アルミニウム合金導体は、従来の導体では故障してしまう過酷な環境においても優れた性能を発揮します。主要なアプリケーション シナリオには次のものがあります。
- 汚染のひどい地域または沿岸地域: AAAC 導体は、鋼芯を含まないアルミニウム合金のみで構成されているため、海洋または工業環境で ACSR を悩ませる電解腐食のリスクが排除されます。
- 中〜重氷ゾーン: 6201 合金導体の高い強度対重量比により、純アルミニウム (1350 グレードなど) 設計ではたわみやクリアランス違反の原因となる氷荷重下でも機械的完全性が維持されます。
- 容量拡張の改修: 150°C で動作する TACSR 導体は、新しい通路を取得することなく、既存の鉄塔で送電容量を 50% ～ 80% 増加させることができます。
- 大スパン横断: 58% IACS 導電率と標準耐熱合金の 1.5 倍の引張強度を備えた高強度耐熱導体は、海峡や河川をまたぐ 1,000 メートルを超えるスパン向けに特別に設計されています。
A1: 従来の ACSR (アルミニウム導体鋼強化) は、鋼芯の周りに巻き付けられた純アルミニウム素線 (通常は 1350 グレード) で構成されています。スチールコアは機械的強度を提供しますが、アルミニウムとスチール間の電解腐食、磁気ヒステリシス損失、約 90°C という低い連続動作温度上限など、いくつかの制限が生じます。
これに対し、高強度耐熱アルミ合金ケーブルは、Al-Mg-Si（6201合金）線やAl-Zr合金線を使用し、熱処理を施すことにより、鋼芯に頼らずに優れた機械的特性を実現します。これらの合金は、55% ～ 61% IACS の導電率を維持しながら、295 ～ 330 MPa の引張強度を達成します。均質な材料組成により、ガルバニック腐食の懸念がなくなり、コア内の磁気効果を回避することでライン損失が低減され、耐熱合金の場合は、指定された強度保持率で 150°C での連続動作が可能になります。さらに、軽量構造 (密度 2.70 kg/dm3) により設置が簡素化され、タワーの間隔を広くすることができるため、プロジェクトのインフラストラクチャ全体のコストが削減されます。
A2: はい、最新のアルミニウム合金より線は、過酷な動作条件下での長期信頼性を確保するために、厳格な国際規格テストを受けています。歴史的にアルミニウム導体の信頼性に影響を与えてきた主な懸念事項（長時間の熱暴露による焼きなまし、持続的な張力によるクリープ、過酷な環境での腐食）は、高度な合金設計と熱処理プロセスによって大幅に軽減されています。
耐熱性: アルミニウム - ジルコニウム合金導体 (IEC 62004 に基づく Type-AT2) は、230°C に 1 時間暴露した後も初期引張強度の 90% 以上を保持します。これにより、障害状態や高温動作が続いた場合でも、機械的な完全性が保証されます。 6201-T81 のような特殊なアルミニウム合金は、長時間の熱暴露による焼き鈍しに耐えるように焼き戻されており、導体が長期間高温になった場合でも機械的完全性を維持します。
耐クリープ性: 高強度アルミニウム合金は、従来の純アルミニウム (1350 グレードなど) の最大 3 倍の耐クリープ性を示し、接続の進行性の緩みを防止し、熱サイクル下でも電気的および機械的接触の完全性を維持します。この特性は、季節による温度変化が大きい地域で長期にわたる安定した動作を保証するために重要です。
耐食性: AAAC 導体は異種金属を含まず、電気腐食を完全に排除するため、沿岸環境や工業環境において ACSR よりも優れた性能を発揮します。均一なアルミニウム合金組成により、保護コーティングを必要とせずに大気腐食に対する自然な耐性が得られます。
IEC 62641、ASTM B398、ASTM B399 などの国際規格に準拠することで、認定製品が引張試験、抵抗率測定、熱サイクル、腐食曝露評価に合格していることが保証され、長期性能の検証可能なベースラインが提供されます。
A3: はい、先進的なアルミニウム合金ケーブルの採用により、特に大規模な送配電プロジェクトの場合、銅導体に比べて総所有コスト (TCO) において圧倒的な利点が得られます。経済的メリットは、プロジェクト計画とライフサイクル管理のさまざまな側面にわたって現れます。
材料コスト: アルミニウム合金のコストは、トンあたり銅の約 3 分の 1 です。 2026年初頭の銅の価格は1トン当たり12,800ドルを超え、アルミニウムの価格は1トン当たり3,400ドル付近となり、原材料コストの差は劇的に拡大しました。アルミニウム合金ケーブルは通常、同等の銅製ケーブルよりもコストが 30% ～ 50% 低く、同等の通電容量を提供します。
重量と設置: アルミニウムの密度は銅の約 3 分の 1 です (2.70 対 8.96 kg/dm3)。アルミニウム合金ケーブルを使用した長さ 1 km の架空導体の重量は、同等の電流容量の銅導体よりも 60% ～ 70% 軽量化できます。この軽量化は、輸送コストの削減、現場での取り扱いの簡素化、タワーの構造要件の軽減、ストリング作業の容易化に直接つながります。地形やアクセスのしやすさに応じて、設置の人件費を 15% ～ 25% 削減できます。
タワーの間隔とインフラストラクチャ: AAAC および類似の合金の高い強度対重量比により、純粋なアルミニウム (例: 1350 グレード) またはより小さい銅導体と比較して、より広いタワー間隔が可能になります。これにより、新しい送電線の場合、1 キロメートルあたりに必要な支持構造の数が減り、資材調達、基礎建設、用地取得コストが削減されます。
メンテナンスとライフサイクル: アルミニウム合金ケーブルの耐食性により、ACSR 設計の電気腐食に対処するために必要な定期的なメンテナンスが不要になります。均質な合金組成により、熱膨張差やガルバニック効果による接続点での故障のリスクも軽減されます。
TCO ベースで評価すると、アルミニウム合金導体の銅に対する総合的な経済的利点は、通常 30 年の耐用年数で 40% ～ 60% の範囲にあり、パフォーマンス要件と予算の制約のバランスを求めている電力会社やプロジェクト開発者にとって、アルミニウム合金導体は好ましい選択肢となっています。
最新世代の高強度、耐熱性アルミニウム合金ケーブルは、現代の電力網の極端な要求を満たす能力を明確に実証しました。合金組成、熱処理の最適化、精密製造プロセスの進歩により、強度と導電性の間の長年にわたる性能の矛盾が系統的に克服されつつあります。 295 ～ 330 MPa の引張強度と 55 ～ 61% の IACS 導電率を達成する Al-Mg-Si シリーズ合金は現在市販されており、世界中のさまざまな用途で現場で実証されています。
