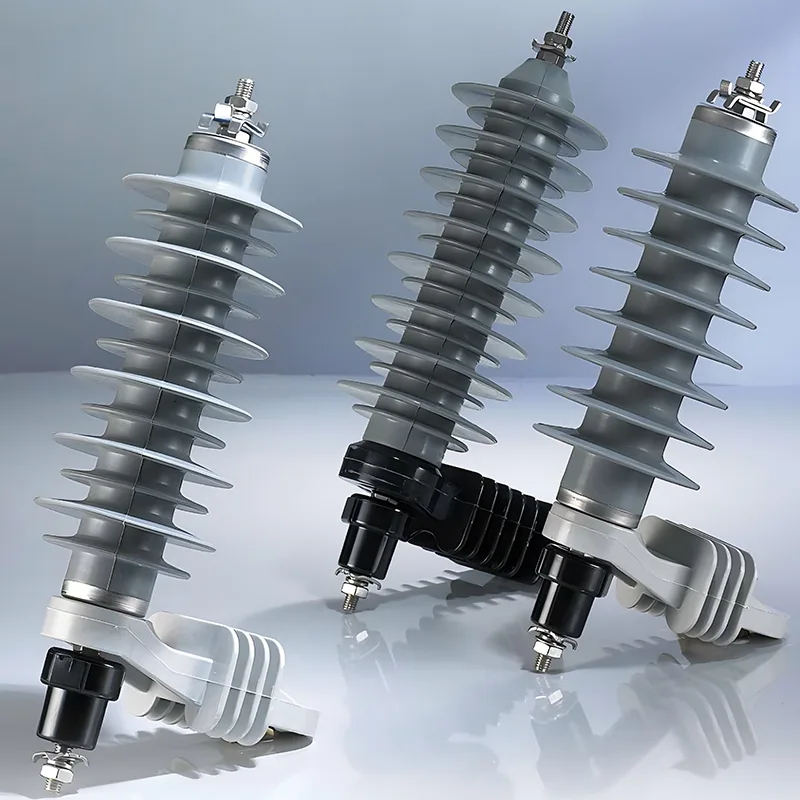

中電圧避雷器

Huixing は、世界中の配電システム向けの高性能で信頼性の高い過電圧保護デバイスの製造において 20 年の業界経験を持っています。信頼できるサプライヤーとして、当社は 10 ～ 35kV グリッド向けの中電圧避雷器を提供しています。これらのデバイスは、雷やスイッチングサージから電力インフラを保護し、機器の損傷を効果的に防止し、停電率を削減します。ギャップのない酸化亜鉛設計が特徴で、優れた耐候性とメンテナンスの必要性が低くなります。

お問い合わせを送信

製品説明

中電圧避雷器は、10 ～ 35kV の配電システムにとって重要な保護部品であり、落雷やスイッチング動作によって引き起こされる危険な過渡過電圧から電気設備を保護するように特別に設計されています。中圧送電網の防御の第一線として、機器の故障を防止し、停電を最小限に抑え、都市および地方の配電ネットワークの安定した運用を保証します。

主要な導入シナリオ

架空配電線の保護

中電圧避雷器は、10 ～ 35kV 架空配電網の幹線、支線、および線路コーナーに設置され、雷による瞬間的な過電圧を効果的に抑制します。ラインの絶縁破壊や機器の損傷を回避し、主要な送電ルートに沿った継続的な電力供給を保証します。

重要な機器の入口/出口の保護

これらの避雷器は、中圧配電変圧器、開閉装置、ケーブル終端などのコア施設の入口と出口の端に取り付けられ、スイッチング過電圧と雷過電圧の両方からエネルギーを吸収し、主要な電力機器に強固な保護シールドを形成します。

変電所の内部保護

10～35kVの変電所のバスバーセクション、計器用変圧器の二次回路、無効電力補償装置に使用され、定格動作電圧下で安定して動作し、変電所内の精密測定および制御装置への永久的な損傷を回避します。

屋外およびハイブリッドネットワーク保護

これらは、屋外の柱に取り付けられた機器や、都市および地方の配電ネットワークのケーブルと架空線の間の接続ポイントを保護するのに最適です。優れた耐候性を備え、厳しい屋外条件でも確実に動作し、分散した配電サイトにフルレンジの過電圧保護を提供します。

Distinctive Performance Advantages

中電圧避雷器は、次の 4 つの優れた特性を備えており、過電圧保護の理想的なソリューションとなります。

優れた保護性能

先進的なギャップレス酸化亜鉛コアで構築されており、優れた非線形ボルトアンペア特性を備えています。通常の動作電圧下で超低漏れ電流をマイクロアンペアからミリアンペアの範囲内に保ちます。過電圧が発生すると、瞬時に抵抗値が低下し、余剰エネルギーを素早く放出し、迅速な保護を実現します。

優れた適応性と動作安定性

シリコーンゴム複合材または磁器ハウジングが付属しており、高湿度や重度の汚染などの過酷な環境に耐える優れた密閉能力を備えています。定格電圧は中電圧電源システムと完全に互換性があり、簡単かつ柔軟な設置が可能です。

メンテナンスの負担が少なく、コスト効率が高い

中圧避雷器はシンプルで軽量な構造のため、日常の複雑なメンテナンスは必要なく、定期的な目視検査のみで済みます。故障した製品を迅速に交換できるため、耐用年数全体にわたるメンテナンスの負担と運用コストが大幅に削減されます。

高い安全性と動作信頼性

従来の避雷器とは異なり、ギャップレス構造により、ギャップの経年劣化や絶縁不良などの一般的な障害が排除され、保護の安定性が大幅に向上し、耐用年数が延長されます。これらは他の配電ネットワークデバイスとうまく調和し、電力網全体の全体的な絶縁レベルを効果的に高めます。

MOA タイプ	MOA 定格	MCOV	1/10μsの急勾配現在衝動	8/20μsの雷電流インパルス	30/60μs切り替え電流インパルス	2ms 長方形電流インパルス耐える	4/10μs高電流インパルス耐える
MOA タイプ	kV(r.m.s)		太kV			A	kA
YH5W-3	3	2.55	11.3	9	8.90	150	65
YH5W-6	6	5.10	22.6	18	16.8	150	65
YH5W-9	9	7.65	33.7	27	23.8	150	65
YH5W-10	10	8.40	36.0	30	26.4	150	65
YH5W-11	11	9.40	40.0	33	30.0	150	65
YH5W-12	12	10.2	42.2	36	31.7	150	65
YH5W-15	15	12.7	51.0	45	38.5	150	65
YH5W-18	18	15.3	61.5	54	46.5	150	65
YH5W-21	21	17.0	71.8	63	54.5	150	65
YH5W-24	24	19.5	82.0	72	62.6	150	65
YH5W-27	27	22.0	92.0	81	69.8	150	65
YH5W-30	30	24.4	102	90	79.0	150	65
YH5W-33	33	27.5	112	99	86.7	150	65
YH5W-36	36	29.0	117	103	92.4	150	65
YH5W-39	39	31.5	123	108	94.0	150	65
YH5W-42	42	34.0	126	111	101	150	65
YH5W-45	45	36.5	128	119	105	150	65
YH5W-48	48	39.0	139	127	110	150	65
YH5W-51	51	40.8	151	134	115	150	65
YH5W-54	54	42.0	160	143	119	150	65
YH5W-60	60	48.0	178	159	132	150	65
YH5W-66	66	53.0	196	175	145	150	65
YH5W-69	69	55.2	205	183	152	150	65

Medium Voltage Surge Arresters
