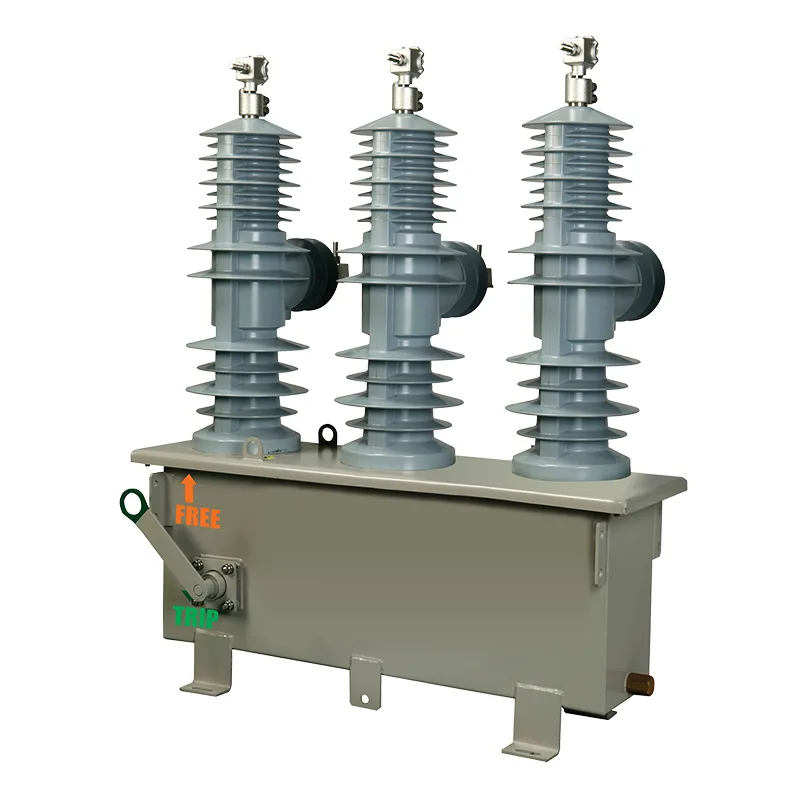

再閉路者

リクローザは、最新の配電システムの保護と自動化の中核機器として機能するインテリジェントな自動開閉装置です。人間の介入なしに架空線の障害を自動的に検出、隔離、復旧するように設計されたこれらの製品は、電源の信頼性を向上させ、停電期間を短縮し、世界の電力会社の運用コストを削減するための主流の製品となっています。以下に、その主なアプリケーション シナリオとコアの強みを紹介します。

主なアプリケーション シナリオ

配電ネットワークの幹線および支線の保護

10kV 都市部、農村部、ループ配電ネットワークに広く適用されており、長距離送電線の部分保護に最適です。セクショナライザーと組み合わせると、障害のあるセクションを正確に分離し、停電が通常の送電網エリアに広がるのを防ぐことができます。

変電所コンセントスイッチの交換

これらは、35kV および 110kV 変電所の 10kV 送電回路で従来の高電圧サーキットブレーカーを置き換えることができます。個別のリレー保護キャビネット、制御キャビネット、DC 電源が不要になり、変電所の完全無人運転が実現し、建設費と日々のメンテナンス費用が効果的に削減されます。

屋外および過酷な環境での設置

ポール取付や集中制御盤取付など複数の設置方法に対応しており、電柱や変電所鉄骨などの屋外現場への設置に適しています。三相密閉タイプの製品は、過酷な気候に強く、内部機構の腐食やクランプの停滞を回避します。

スマートグリッド統合アプリケーション

スマートグリッド構築のキー機器として、SCADAシステムによるリアルタイムの遠隔監視とデータ収集を実現します。これらは、分散型と集中型の両方の自動電源復旧モードに適用でき、単相および三相配電ネットワークと完全な互換性があります。

主な利点

リクロージャには、従来のスイッチング装置に比べて 4 つの優れた利点があります。

インテリジェント制御機能を搭載

リクローザーの最大のハイライトは、内蔵のインテリジェント制御システムです。外部リレー保護装置や独立した動作電源は必要ありません。故障電流検出、ロジックシーケンス制御、および実行機能が統合されています。一時的な故障と永続的な故障を自動的に区別し、プリセットされたスイッチング操作を実行し、一時的な故障が消えた後に自動的にリセットし、永続的な故障が発生したときに確実にロックアップすることができます。

電源の信頼性が大幅に向上

統計によると、配電網障害の 80% ～ 87% は、落雷、枝の衝突、動物の活動などの要因によって引き起こされる一時的な障害です。再閉路装置は 3 ～ 4 回の自動再閉路を完了して、電源を迅速に回復し、平均停電時間を短縮します。正確な障害分離により、局所的な障害によって引き起こされる大規模な停電も回避されます。

経済的な設置と低メンテナンス

スイッチング、保護、制御機能を 1 つのユニットに統合し、従来の大型フィーダ スイッチを置き換え、工期を短縮し、設置スペースを節約し、初期投資を削減します。真空リクローザーは、電気的寿命が長く、メンテナンスの必要性が低く、火災の危険がゼロであることが特徴です。電気制御タイプは、トリップ電流、再閉路時間、その他のパラメータの現場および遠隔調整をサポートします。

強力な適応性と優れたシステム互換性

単相、三相、一体型、分割型があり、真空とSF₆の2つの消弧形式から選択可能です。さまざまな中性点接地モードを備えた配電ネットワークに適用できます。その逆時間位相故障トリップ特性により、ヒューズ、回路ブレーカー、その他の電力機器との完璧な連携が実現します。
