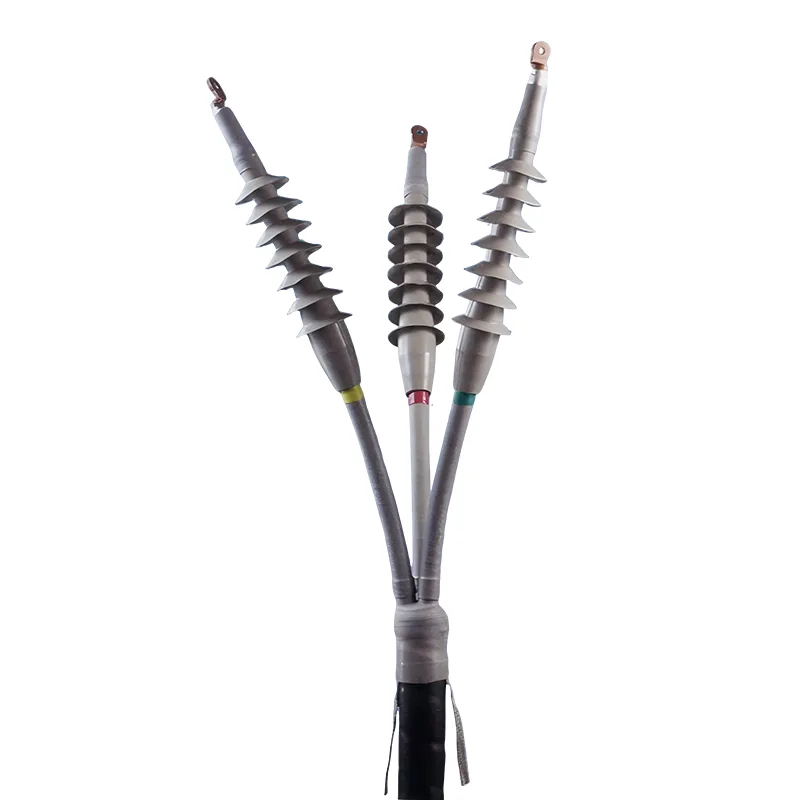

中電圧ケーブル終端

中電圧ケーブル終端は、10 ～ 35kV の配電システムに不可欠な接続コンポーネントであり、電力ケーブルとさまざまな電気機器の間の重要なインターフェイスとして機能します。これらの精密設計デバイスは、信頼性の高い導電性、堅牢な絶縁保護、優れた環境シールを提供し、屋内、屋外、および特殊な産業用途にわたって安全で中断のない電力伝送を保証します。

クリティカルなユースケース

変電所の開閉装置とリングメインユニットの接続

10 ～ 35kV 変電所の開閉装置キャビネットおよびリング メイン ユニットの入口および出口端子に設置され、必須の絶縁保護を提供しながら、ケーブルとキャビネットの導電性コンポーネントの間に安全な電気接続を確立します。コンパクトな設計は、変電所施設内のスペースに制約のある設置要件に完全に適合します。

配電トランスの端子接続

これらの終端は、中圧配電変圧器の高圧側と低圧側の両方の端子に取り付けられ、ケーブルを変圧器のブッシュ スタッドにシームレスに接続します。屋外環境における湿気、汚れ、汚染の侵入を効果的に防ぎ、変圧器とケーブル ネットワーク間の安定した信頼性の高い接続を保証します。

特殊なケーブル設置終端

これらは、ケーブルトレンチ、トンネル、橋などの困難な設置環境のケーブル端に最適です。優れたシール性能は、高湿度、振動、温度変動などの複雑な動作条件に耐え、絶縁劣化につながる可能性のある水の侵入を防ぎます。

新興産業の電力インフラ

これらは、再生可能エネルギー ステーション (風力および太陽光)、鉄道輸送システム、およびデータ センターの中電圧ケーブル アウトレットに導入されています。これらの中電圧ケーブル終端は、現代の電力網の高い信頼性と環境要件を満たし、ケーブルをインバータ、開閉装置、その他の重要な機器に接続しながら、頻繁な起動/停止動作サイクルに対応します。

都市部と農村部の流通ネットワークの変遷

都市部および地方の配電ネットワークにおける架空からケーブルへの移行点および屋外の柱に取り付けられた機器の端末で使用され、絶縁保護と機械的固定機能を組み合わせています。直射日光、雨、汚染物質の蓄積などの過酷な屋外条件に耐え、回線端末の安全な動作を保証します。

比類のないパフォーマンス上の利点

中電圧ケーブル終端は、最新の配電システムの業界標準としての地位を確立する 6 つの優れたパフォーマンス上の利点を提供します。

優れた安定した電気的性能

精密設計のストレス コーンとストレス チューブを備えたこれらのデバイスは、ケーブル シールドの破断点での電界集中を効果的に分散し、部分放電やコロナ効果を排除します。 EPDM やシリコーンゴムなどの高級絶縁材料で作られており、高い絶縁耐力を備えています。半導電性シールド層はケーブル本体と完全に接触し、均一な電界分布と信頼性の高い接地を保証し、絶縁破壊のリスクを大幅に軽減します。

迅速かつ効率的な設置

常温収縮およびプレハブ設計が市場を支配しており、直火加熱の必要がありません。取り付けはサポート ストリップを引き出すだけで、終端が自動的に収縮してケーブルにしっかりと適合します。取り付け時間は従来の熱収縮製品に比べてわずか 3 分の 1 です。シンプルなプロセスには最小限の技術的専門知識が必要で、ケーブルウェルや狭いキャビネットなどの限られたスペースでも迅速に設置できます。火災の危険性がなく、悪天候条件への優れた適応性を備えた設計です。

確実なシール性と耐環境性

これらの中電圧ケーブル終端は、完全に密閉された防水構造を備えています。プレミアム製品は IP68 の侵入保護を達成し、湿気や水の侵入を完全に遮断します。ゴム材料は優れた弾性と最小限の永久変形を示し、「呼吸効果」なしにケーブルの熱膨張と収縮に動的に追従します。また、耐紫外線性、耐オゾン性、幅広い温度耐性 (-40 °C ～ 90 °C)、耐化学腐食性も備えており、過酷な屋外の湿気の多い環境や汚染された環境でも安定した性能を維持します。

長期的な信頼性と耐用年数の延長

絶縁、シールド、ストレスコーンなどのコアコンポーネントは精密成形によって工場で統合され、一貫した品質を保証し、厳しい工場テストを受けています。従来の熱収縮製品よりも故障率が約 40% 低くなります。一度設置すると定期的なメンテナンスは不要で、耐用年数 25 ～ 30 年のメンテナンスフリーまたは低メンテナンスの運用を実現し、ネットワーク運用コストと停止頻度を大幅に削減します。

強化された安全性と幅広い互換性

機械的強度が高く、伸び、圧縮、曲げ、振動に耐え、ケーブルの変位、沈下、短絡電気力学的力に対応します。ほとんどのモデルは難燃性、低煙、ハロゲンフリーの材料を使用しており、火災時に有毒ガスを放出せず、環境および火災安全規制に準拠しています。さまざまな断面の単芯ケーブルと 3 芯ケーブルが用意されており、XLPE などの主流の中電圧ケーブルと互換性があり、屋内、屋外、変電所、再生可能エネルギーのすべての用途に適しています。

優れた総所有コスト

初期単価は従来の熱収縮製品よりわずかに高いかもしれませんが、中電圧ケーブル終端は、より迅速な設置、より長い耐用年数、より低い故障率、およびメンテナンス不要の操作により、ライフサイクル全体の経済性が大幅に向上します。また、スマート グリッド、再生可能エネルギー、鉄道輸送システムの将来のアップグレードもサポートし、配電インフラストラクチャに長期にわたる信頼性の高い保護を提供します。
