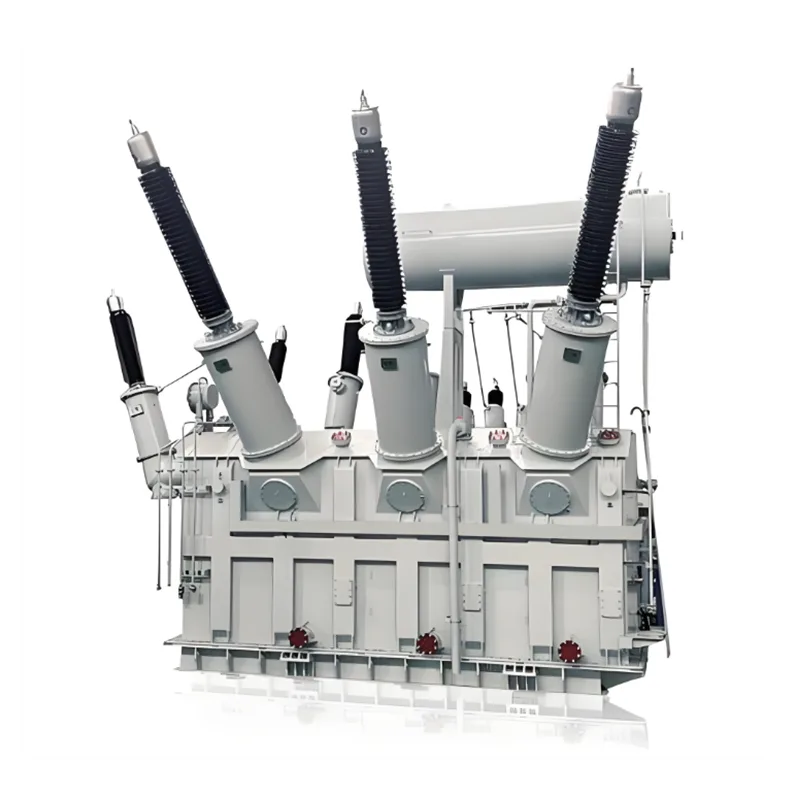

高圧変圧器

Huixing は、高効率製品、厳格な品質管理、競争力のある価格設定、行き届いたアフターサービスなどの主要な競争優位性を備えた電力機器の専門メーカーです。その高電圧変圧器は、同じ周波数の AC 電圧を安定して変換し、伝送損失を低減し、高い電気的安全性を確保し、電力網、産業および新エネルギーのアプリケーションシナリオに適用できます。信頼できるサプライヤーとして、標準化された生産を採用し、お客様の多様な要求にお応えします。

お問い合わせを送信

製品説明

高電圧変圧器は静電気機器であり、Huixing Company の主力製品です。その中心的な機能は、同じ周波数を維持しながら、ある電圧および電流レベルの交流 (AC) を他の電圧および電流レベルに変換することです。

変圧器産業の発展に伴い、変圧器の電圧グレードは継続的にアップグレードされ、単一ユニットの容量も着実に増加しています。したがって、発電所などのアプリケーションシナリオにおける安全性と信頼性は必須の要件となっています。

Huixing 電源変圧器は、高効率、優れた品質、競争力のある価格、思いやりのあるアフターサービスを特徴としています。

主な利点

基本的なコアの利点

柔軟な電圧変換

高電圧変圧器は、高電圧の正確な昇圧と降圧を可能にし、発電、送電、配電全体にわたるさまざまな電圧レベルのマッチング要件を完全に満たします。

低い伝送損失と高いエネルギー効率

高電圧送電の原理に基づいて、変圧器は送電電流と抵抗損失を大幅に削減し、省エネの長距離電力供給を可能にします。

優れた絶縁および保護性能

高圧側と低圧側が電気的に絶縁された設計となっており、優れた絶縁性能を発揮します。高電圧が低電圧側に浸透するのを効果的に防止し、安定した機器の動作と人の安全を確保します。同時に、強力な抗干渉能力と高い動作安定性を備えています。

幅広い容量対応力

高圧トランスは超大容量仕様にカスタマイズ可能です。これらは、国の送電網や大規模な産業基盤の大電力負荷需要を満たすだけでなく、さまざまなシナリオの電力負荷に適応するための長期連続的かつ安定した運用もサポートします。

堅牢な構造と簡単なメンテナンス

成熟した油浸式技術と乾式技術を採用し、高い機械的強度、優れた耐熱性、長寿命を備えています。複雑な日常メンテナンスが不要で、全体的なメンテナンスコストが低くなります。

柔軟なグリッドネットワーキングとの互換性

電力網の部分的およびゾーン化された電源レイアウトをサポートし、電力リソースの柔軟な割り当てを容易にし、電源の冗長性とグリッドの全体的な運用信頼性を向上させます。

技術的なアップグレードの利点

抜群の高効率・省エネ

世界クラスの製品設計技術と研究開発プラットフォームを採用した当社の高電圧変圧器は、新しいエネルギー効率規格 GB20052-2020 に完全に準拠しています。最適化された設計と 3D 支援設計技術により、よりコンパクトな構造と合理化された外観に加え、低騒音と高いエネルギー効率性能を備えています。

シミュレーションベースの最適化設計

研究開発段階では、電磁界シミュレーションを採用して最適なソリューションを選択し、製品の計算および分析プロセスを標準化します。電場、磁場、温度場、構造強度に関する高度な国際解析システムが広く適用されています。これにより、優れた電気的性能と機械的強度が保証され、短絡耐性が大幅に向上します。

耐漏洩性能の強化

シール部品の一体成型を採用し、構造設計からオイル漏れを根本的に排除しました。グリーン環境保護要件を満たしながら、安全で信頼性の高い動作を保証します。

全体的なユニットの高い安定性

コア部品、補助部品ともに厳格な品質管理を行った高品質部品を採用しています。これにより、ユニット全体の長期にわたる動作安定性と信頼性が保証され、高電圧および大容量開発という業界のトレンドにうまく適応します。

コアアプリケーション

送配電の基幹設備

発電端では、高圧変圧器が発電所で生成された低圧電力を昇圧し、長距離送電の要件に対応します。配電端では、地域の変電所で電圧を降圧し、適切な電圧レベルで都市部や地方の住宅地、商業施設、工業団地に電力を供給し、送配電の重要なハブとして機能します。

産業用高圧電源のサポート

鉱山、冶金、化学生産、大規模製造プラントなどの産業シナリオ向けに、変圧器は高電圧モーター、大型生産設備、高電圧配電室に安定した高電圧電力を供給し、産業の継続的な稼働を保証します。

特殊な高電圧シナリオ向けのカスタム電源

医療施設（X線、CT装置）、環境保護プロジェクト（静電気除塵装置）、科学研究（高電圧試験装置）、特殊製造（レーザー装置、オゾン発生器）などの専門的なシナリオに合わせてカスタマイズされた特殊高電圧電源を提供し、特殊機器の運用ニーズを完全に満たします。

系統電圧の安定化と障害保護

変圧器は配電システムと連携して電圧の調整と安定化を実現します。系統障害が発生した場合、障害のあるセクションを迅速に隔離し、障害の拡大を抑制し、送電網全体の安全な運用を保護します。

新エネルギー・鉄道輸送支援

太陽光発電所や風力発電所で広く適用されており、新しいエネルギー電力を収集し、電圧レベルを変換して系統接続の送電を可能にします。高速鉄道や都市鉄道輸送システムでは、牽引電源システムに適合した電圧を供給し、輸送ネットワークの安定した運用を保証します。

発電所の主要な基幹機器

高圧変圧器は、発電所に欠かせない基幹機器であり、高耐電圧、大容量対応、優れた安全性・信頼性を備えています。発電所における電力変換・出力をサポートし、電力システム全体の安定した電力供給を実現します。

製品パラメータ

220kV SZシリーズ三相二巻線負荷時タップ切換器電力変圧器
定格容量(kVA)	グレード 1 のエネルギー効率		グレード 2 のエネルギー効率		グレード 3 のエネルギー効率		インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
定格容量(kVA)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
50000	24	161	28	161	34	170	12～14	98	6950×5400×7370
63000	28	188	33	188	40	199		115	7000×5200×7300
90000	35	246	42	246	51	259		128	7250×5600×7360
120000	43	304	51	304	63	321		140	7300×7200×7260
150000	51	360	60	360	74	380		175	8200×5800×7600
180000	59	413	70	413	86	436		184	8560×6060×7600
240000	77	504	91	504	112	532		230	9100×6500×8000

220kV Sシリーズ三相二巻線オフサーキットタップチェンジャー電源トランス
定格容量(kVA)	グレード 1 のエネルギー効率		グレード 2 のエネルギー効率		グレード 3 のエネルギー効率		インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
定格容量(kVA)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
50000	21	161	25	161	31	170	12～14	89.5	5800×5700×7300
63000	25	188	30	188	37	199		102	5970×5920×7280
75000	29	213	34	213	42	225		105	5800×5760×7770
90000	34	246	40	246	49	259		118	6250×6200×7400
120000	43	304	51	304	63	321		135	6600×6650×7900
150000	51	360	60	360	74	380		160	7000×7050×8300
180000	59	413	70	413	86	436		180	7300×7200×8300
240000	77	504	91	504	112	532		222	7800×7700×8800

220kV SSZ シリーズ三相 3 巻線負荷時タップ切換器電源変圧器
定格容量(kVA)	グレード 1 のエネルギー効率		グレード 2 のエネルギー効率		グレード 3 のエネルギー効率		インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
定格容量(kVA)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
50000	26	194	31	194	38	205	高～中 12~14 高-低 22~24 中～低 7~9	102	7900×6150×6100
63000	31	231	36	231	45	244		121.6	7250×5950×6450
90000	40	300	47	305	58	316		134	7900×6510×7030
120000	51	369	60	369	74	390		166	8500×7000×7560
150000	59	438	70	438	86	463		196	9000×7400×8000
180000	68	538	81	538	99	568		215	9800×9000×8000
240000	85	667	100	667	123	704		243	10000×7500×8500

110kV SZシリーズ三相2巻線負荷時タップ切換器電力変圧器
定格容量(kVA)	グレード 1 のエネルギー効率		グレード 2 のエネルギー効率		グレード 3 のエネルギー効率		インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
定格容量(kVA)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
10000	6.2	45	7.3	45	9.0	48	10.5	31.3	5900×4350×5520
12500	7.4	53	8.7	53	10.7	56		31.8	6150×4270×5000
16000	8.9	66	10.5	66	12.9	69		38.5	5750×4600×4920
20000	10.6	79	12.5	79	15.4	84		40.9	5290×4700×4650
25000	12.5	94	14.8	94	18.2	99		48.3	6110×4420×5000
31500	14.9	111	17.6	111	21.6	117		56.5	6340×4920×4920
40000	17.8	140	21	140	25.8	148		78.3	6950×5200×5050
50000	21	175	24.8	175	30.6	184		82.5	6900×5580×5260
63000	25	209	29.5	209	36.3	220		93	6900×4900×6150

110kV SSZ シリーズ三相 3 巻線負荷時タップ切換器電源変圧器
定格容量(kVA)	グレード 1 のエネルギー効率		グレード 2 のエネルギー効率		グレード 3 のエネルギー効率		インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
定格容量(kVA)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
10000	7.5	56	8.8	56	10.9	59	高～中 10.5 高-低 17.5～18.5 中～低 6.5	40	7000×4500×5000
12500	8.9	67	10.5	67	12.9	70		45	6900×4700×5100
16000	10.6	81	12.5	81	15.4	86		48	6930×4760×4880
20000	12.5	95	14.9	95	18.2	101		56	6800×5000
25000	14.9	113	17.6	113	21.6	120		60	6800×5300×5000
31500	17.7	134	20.9	134	25.7	142		76	7400×5120×5300
40000	21.2	161	25	161	30.8	170		87	7540×5100×5400
50000	25	192	29.6	192	36.4	202		97	7800×5400×5800
63000	29.8	230	35.2	230	43.3	243		110	8000×6100×5650

35kV SZシリーズ三相二巻線負荷時タップ切換器電源変圧器
定格容量(kVA)	グレード 1 のエネルギー効率		グレード 2 のエネルギー効率		グレード 3 のエネルギー効率		インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
定格容量(kVA)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	無負荷損失(kW)	負荷損失(75℃,kW)	インピーダンス電圧(%)	総重量(t)	全体寸法 L×W×H(mm)
3150	1.8	22.2	2.1	22.2	2.6	23.5	7	11	3700×3000×2700
4000	2.1	26.2	2.5	26.2	3.1	27.6		12.7	3800×3150×2900
5000	2.6	30.8	3.0	30.8	3.7	32.5		14	4100×3400×3050
