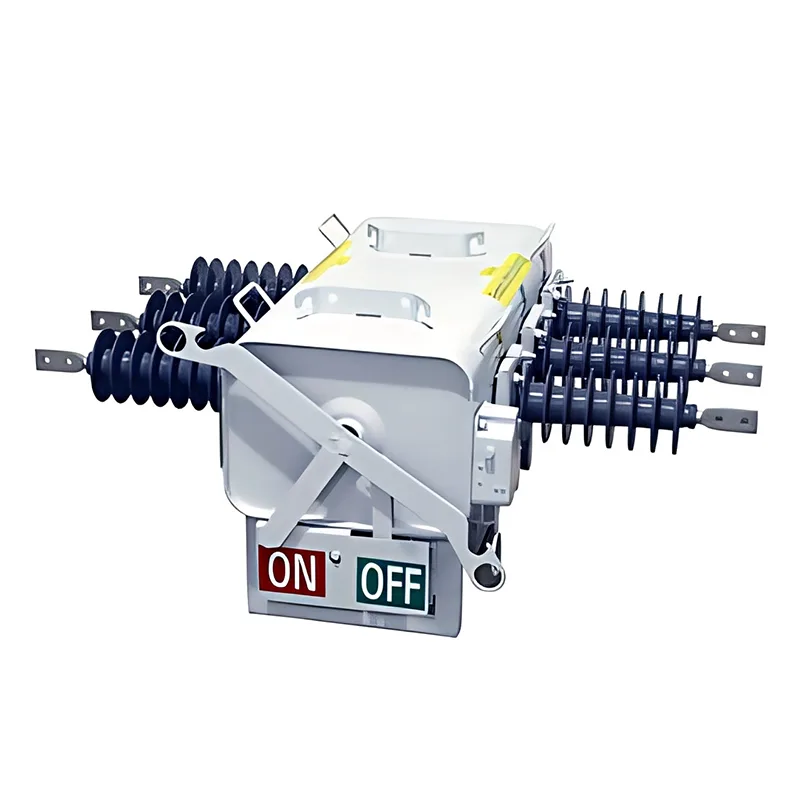

ロードブレークスイッチ

中電圧負荷遮断スイッチは、10 ～ 35kV 配電システムの電気負荷を制御および絶縁するために設計された多用途スイッチング デバイスです。これらのデバイスは、グリッドの柔軟性と信頼性を向上させるための必須コンポーネントとして、通常の負荷電流の安全なスイッチングを可能にし、一時的な障害分離機能を提供します。屋内と屋外の両方の用途向けに設計された中電圧負荷遮断スイッチは、完全な回路ブレーカーが不必要に複雑でコストがかかる場合に、回線の区分化、変圧器保護、および遠隔配電ポイントに推奨されるソリューションとなっています。

主要な導入シナリオ

架空配電網のセクション化とタイポイント

10 ～ 35kV の屋外架空配電線の区分点と接続点に設置されると、定格負荷電流を頻繁に開閉する可能性があります。これにより、線路の区間制御、負荷分散、障害区間の一時的な隔離が可能となり、配電ネットワークの運用の柔軟性が大幅に向上します。

変電所の高圧側および支線端末

これらの装置は、配電変電所の高圧側および支線の終端に取り付けられ、ヒューズと連携して動作します。通常の動作条件下では、ヒューズが負荷電流のスイッチング動作を処理し、ヒューズが短絡障害を迅速に解消して、効率的な「制御 + 保護」の組み合わせを実現します。

屋外ポールマウント機器の統合

これらは、リングメインユニットアクセサリや無効電力補償装置の端子など、都市部および地方の配電ネットワークの屋外柱設置機器と互換性があります。これらの中電圧負荷遮断スイッチは、-40°C ～ +70°C の広い温度範囲内で確実に動作し、腐食性の高い環境に適応し、最高 3000 メートルの高度で適用可能で、複雑な屋外動作条件に完全に適合します。

無人の配布ステーションと遠隔地

無人配電所、ボックス型変電所、遠隔配電所に最適です。手動と自動の両方の動作モードをサポートし、現場での継続的な監視なしで通常の負荷切り替えと一時的な障害処理を実現し、運用とメンテナンスのコストを大幅に削減します。

明確な運用上の利点

中電圧負荷遮断スイッチには 4 つの主要な動作上の利点があり、現代の配電システムに不可欠な機器となっています。

制御機能と保護機能の組み合わせ

これらは、通常の回路条件下で定格負荷電流を閉じ、流し、遮断することができ、優れた頻繁なスイッチング性能を誇ります。独立して完全な短絡電流を遮断することはできませんが、直列接続されたヒューズと連携して短絡障害に効率的に対処でき、線路の分割、接続線、分岐回路、その他のさまざまなシナリオに適しています。

最適化された構造と高いコスト効率

サーキットブレーカーとは異なり、中電圧負荷遮断スイッチは高度な消弧システムや基本的な消弧構造のみを必要とせず、より小型で低コストが特徴です。コンパクトな構造により、配電機器の全体的なレイアウトが簡素化され、プロジェクト投資と占有スペースが削減されます。

強力な環境適応性と耐久性のあるパフォーマンス

筐体には粉体溶射処理を施した304ステンレス鋼を採用し、耐食性に優れ、腐食の激しい場所でも安定した動作を実現します。コンタクトとコンタクトフィンガーは、電気化学的腐食を避けるためのメッキが施された T2 銅製です。スイッチは、最高 3000 メートルの高度および -40°C ～ +70°C の温度範囲でも安定して動作し、屋外での高い動作信頼性を保証します。

柔軟な運用と長寿命

手動操作タイプと自動操作タイプがあり、現場の多様なニーズに合わせてカスタマイズできます。 6,000 回の操作に耐える機械的耐久性を備えており、長期にわたる頻繁な切り替えにも故障することなく耐えられます。日常的なメンテナンスの必要性が低いため、送電網の運用コストが効果的に削減され、停電の頻度が減ります。
