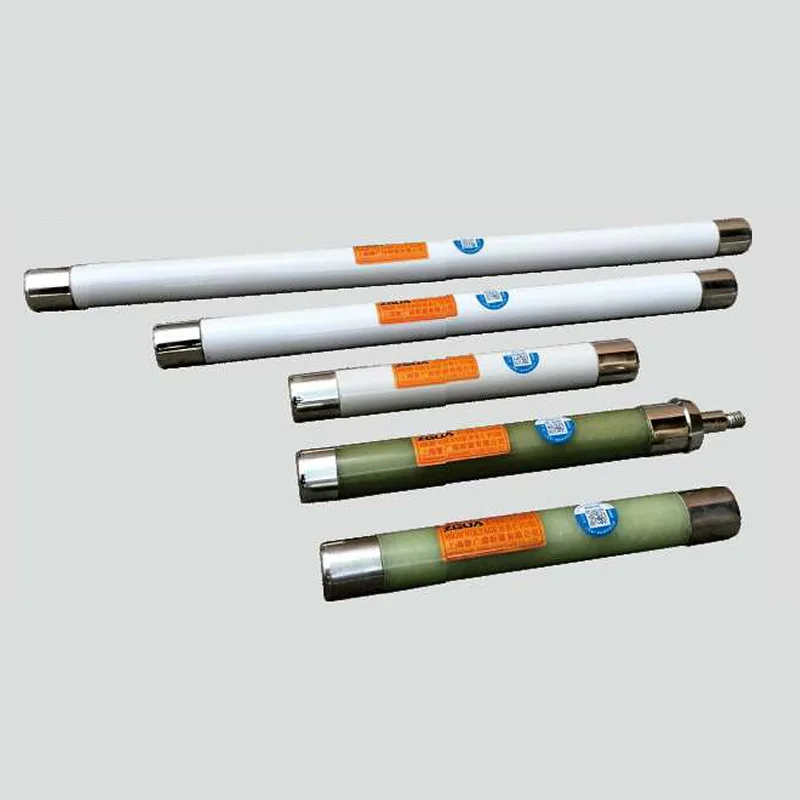

計器用変圧器保護用高電圧制限電流ヒューズ

計器用高電圧制限電流ヒューズ 変圧器保護は、電力システムの変圧器 (PT) の中核となる保護部品です。正確な保護性能と信頼性の高い遮断容量を特徴とするこれらの製品は、最大 66kV の電力網で広く使用されており、変圧器の安全な動作と安定した電力網性能を確保するための重要な機器として機能します。以下は、最新の電力インフラストラクチャにおける技術的強みと実用的価値を完全に反映した、主なアプリケーション シナリオと優れたパフォーマンスの利点です。

主要な導入シナリオ

これらの専門的な保護装置は、さまざまな電力システム用途における変圧器の固有の保護要件を満たすために開発されました。

中電圧および低電圧グリッドの PT の一次側保護

これらは、最大 66kV の電力網、特に 10kV および 35kV システムの変圧器の一次側保護に最も一般的に使用されます。 PT にターン間短絡、層間短絡、絶縁破壊などの内部故障が発生した場合、これらのヒューズが急速に溶断して回路を切断します。これにより、過熱や短絡故障による PT の損傷や爆発を防ぎ、高電圧システム全体への故障の拡大を防ぎます。主流モデルには RN2、RN4、XRNP があり、0.5A の定格電流は変圧器の動作パラメータに完全に一致します。

屋内開閉装置および計量キャビネットの保護

これらのヒューズは、PT キャビネット、PT 避雷器組み合わせキャビネット、変電所や配電室の計量室に広く設置されており、取り付けと交換が容易なプラグイン構造を採用しています。コンパクトなサイズで、狭いキャビネットのスペースにもぴったりフィットします。断路器と組み合わせると、完全な PT 保護回路を形成し、電力計測および監視システムの安全で安定した動作を保証します。

ポールマウント PT および屋外配電機器の保護

変圧器用のドロップアウト型高電圧ヒューズは、都市および地方の配電網の柱設置型 PT に広く使用されています。これらは変圧器を保護するだけでなく、系統スイッチングや落雷によって引き起こされる過渡過電圧や突入電流、さらには共振過電圧によって誘発される励磁サージ電流にも耐えることができるため、PT 巻線の焼損を防ぐことができます。

再生可能エネルギー系統接続と産業用配電システム

これらは、風力発電所や太陽光発電所の集電線だけでなく、産業企業の高電圧配電システムにも設置され、変圧器に安定した保護を提供します。これらは正確な電圧測定と信頼性の高いリレー保護を保証し、新しいエネルギー源の安定したグリッド接続と工業生産のための無停電電源供給を保証します。

独特のパフォーマンス上の利点

正確な保護と迅速な障害分離

計器用変圧器保護用の高電圧限流ヒューズは、優れた限流性能と高速ヒューズ応答を備えています。 1 ～ 5 ミリ秒以内に障害を解消し、短絡電流のピークを効果的に制限し、電気力学的影響と熱損傷を軽減します。ニクロム線などの特殊ヒューズ線を装備しており、通常の過渡的な突入電流には耐え、連続的な過電流に対しても迅速に動作し、変圧器の正確な保護を実現します。

優れた消弧性能と高い作業安全性

これらの計器変圧器保護用高電圧制限電流ヒューズは、密閉された石英砂を充填した磁器管構造を採用しています。溶断中に発生する電気アークは石英砂によって即座に消弧され、アークの再点弧や過電圧を回避します。ヒューズチューブは高温耐性と高強度の材料で作られており、強力な耐圧性と優れた遮断容量を備えており、遮断容量は1000MVAを超えており、障害状態でも安全かつ信頼性の高い回路遮断を保証します。

コンパクトな構造、簡単な設置、低メンテナンス

小型・軽量のため、さまざまな設置条件に適したヒューズです。プラグイン設計により、専門ツールを使用せずにヒューズを迅速に交換できるため、1 人での操作が可能になり、メンテナンス時間を大幅に節約できます。標準インターフェイスは断路器、開閉装置、その他の電力機器との高い互換性を備えており、エンジニアリング設計や現場での施工の困難さを軽減します。

高いコスト効率と低いフルライフコスト

ヒューズは、サーキットブレーカーなどの保護装置に比べて、複雑な機構部品を使用しないシンプルな構造のため、調達コストが安く、日常のメンテナンス費用がほぼゼロであることが特徴です。耐用年数が長く、故障率が低いため、日々のグリッド運用コストが効果的に削減されます。さらに、迅速な障害分離により停電による損失が軽減され、電源全体の信頼性が向上します。

強力な互換性と幅広い応用範囲

さまざまな仕様が用意されている計器変圧器保護用高電圧制限電流ヒューズは、さまざまな電圧レベル、PT 容量、グリッド動作パラメータに対応し、定格電流は 0.5A ～ 6.3A の範囲です。 XRNP のような屋内モデルや屋外ドロップアウト タイプなど、さまざまなタイプがあり、さまざまな現場設置ニーズに対応し、電力システムで最も広く採用されている PT 保護デバイスの 1 つです。
