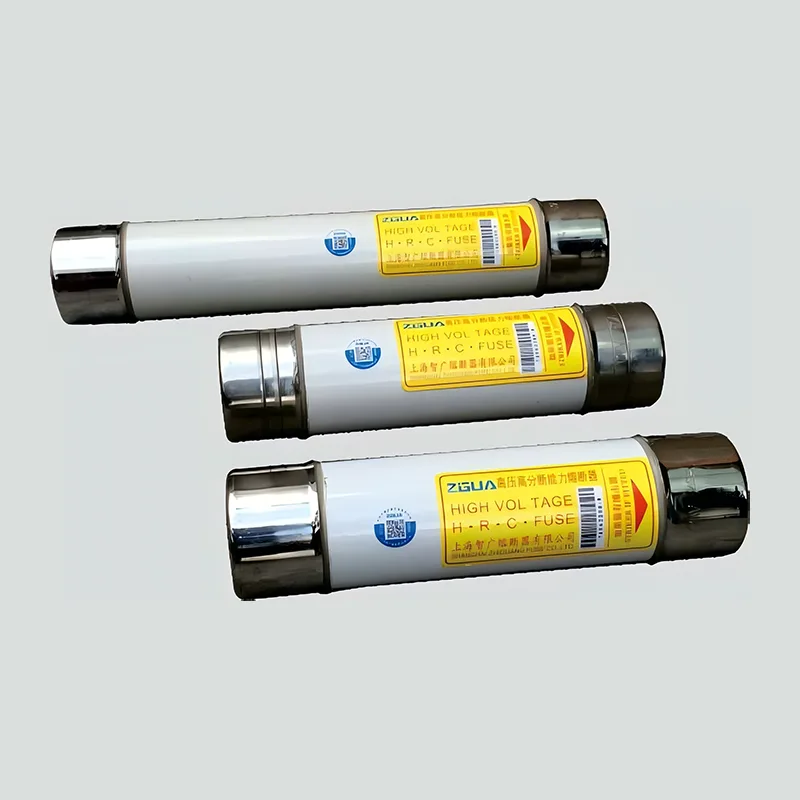

油入変圧器用高圧限界電流ヒューズ

油入変圧器用高電圧制限電流ヒューズは、10kV ～ 40.5kV の中圧配電網で使用される中心的な保護コンポーネントです。優れた油浸適合性とミリ秒レベルの限流遮断能力を備えており、油入変圧器の安全な動作を確保するために不可欠な機器です。以下に、その主要なアプリケーション シナリオと顕著なパフォーマンス上の利点の詳細な概要を示し、現代の電力インフラストラクチャ構築におけるその技術的強みと実用的価値を強調します。

主要なアプリケーション シナリオ

これらの専門用保護ヒューズは、油入変圧器の独特な動作条件に合わせて調整されており、複数の電力システム分野で広く適用されています。

アメリカンスタイルのパッドマウント変圧器およびユニット変電所の主保護

これらは、アメリカンスタイルのパッドマウント変圧器およびユニット変電所の主な高電圧側保護として機能します。バスバー接続またはドライバレルプラグイン設計が用意されており、変圧器のオイルタンク内に直接設置できます。油が充満した環境に最適化された三層シール構造で構築されており、優れたシール性能を実現し、絶縁特性を損なう湿気の侵入をブロックします。これらは主に、内部巻線の短絡、絶縁破壊、二次側短絡故障から変圧器を保護し、過熱や電気力学的ストレスによる変圧器の焼損や爆発を効果的に防止します。

屋外柱上油入変圧器の保護

都市および地方の配電網では、これらのヒューズは屋外柱上油入変圧器の高電圧側に取り付けられます。負荷遮断スイッチと組み合わせて使用​​すると、経済的で効率の高い保護ソリューションが構成されます。塩噴霧、砂嵐、急激な温度変動などの厳しい屋外環境に耐えることができ、障害を迅速に隔離して電力網全体への障害の伝播を阻止し、住宅および産業ユーザーへの安定した電力供給を確保します。

再生可能エネルギー発電所の変圧器保護

これらのヒューズは、風力発電所や太陽光発電所の集電回路において、系統接続された油入変圧器を確実に保護します。再生可能エネルギー源からの変動的かつ断続的な電力出力は、不安定な変圧器励磁突入電流を生成する傾向があります。これらのヒューズは、通常の突入電流と障害電流を正確に区別して誤ったトリップを回避し、正確な電圧測定と安定したリレー保護を保証し、再生可能エネルギー電力の安全な系統接続を保証します。

産業用配電システムにおける油入変圧器の保護

これらのヒューズは、鉄鋼、化学、セメント、その他の産業プラントの高電圧配電システムに一般的に導入されており、要求の厳しい複雑な産業負荷に適応し、油入変圧器に信頼性の高い過負荷および短絡保護を提供します。コンパクトなレイアウトは狭い産業用配電室によく適合し、プラグイン構造により迅速な交換が可能となり、メンテナンス時間を大幅に短縮し、生産停止の損失を最小限に抑えます。

独特のパフォーマンス上の利点

優れた油浸適応性と確実なシール性能

これらのヒューズは、油で満たされた動作環境専用に設計されています。エンドキャップとヒューズチューブ間の接合部にはゴムガスケットと耐油性接着剤による二重シール設計が採用されており、変圧器の油漏れや外部水分の浸入を効果的に防止します。一部のハイスペックモデルでは、ヒューズエレメントを変圧器油から隔離した乾式バレル内に配置した乾式バレルベースプラグイン構造を採用しています。この構造により、内部オイルシステムの安全性が安定して維持され、変圧器のオイルを排出することなくヒューズ交換が可能となり、日常のメンテナンスコストを効果的に削減できます。

ミリ秒レベルの電流制限と迅速な故障分離

油入変圧器用高圧制限電流ヒューズは、優れた限流特性を備えており、通常数十ミリ秒かかる通常の遮断器に比べて、3～6ミリ秒以内に事故遮断を完了できます。 0.35未満の電流制限比で短絡電流の上昇を効率的に抑制し、電気力学的影響や機器への熱損傷を低減することで、変圧器巻線と絶縁システムを完全に保護し、故障修理費用を削減します。さらに、正確な時間対電流の逆特性 (許容誤差 ±10% 以内) により、通常のトランス励磁突入電流に十分耐え、不要なトリップを回避できます。

信頼の消弧性と高い安全係数

このヒューズは石英砂を充填した密閉磁器管で構成されており、溶断中に発生する電気アークを急速に冷却して消滅させることができ、アークの再点弧や一時的な過電圧を回避します。ヒューズチューブは耐熱性、高強度のアルミナ磁器製で、遮断容量は1000MVAを超えます。これらは、安定した故障回路遮断を保証し、相間短絡や機器の爆発などの危険を回避し、油入電気機器の厳しい安全基準に完全に準拠しています。

コンパクトなレイアウト、簡単な設置、便利なメンテナンス

軽量で省スペースのこのヒューズは、さまざまな設置スペース、特にアメリカンスタイルのパッドマウント変圧器のようなスペースに制限のあるデバイスに適合します。プラグイン設計により、複雑な工具を使用せずにヒューズを交換できます。変圧器タンクの外で 1 人の作業員が作業全体を 5 ～ 10 分以内に完了できるため、メンテナンス サイクルと停電時間が大幅に短縮されます。統一された標準インターフェイスを備えており、ロード ブレーク スイッチ、リング メイン ユニット、その他の電力機器との高い互換性があり、エンジニアリング設計と現場での建設作業が簡素化されます。

高い費用対効果と低いライフサイクル全体の費用

油入変圧器用高圧限界電流ヒューズは、高圧遮断器に比べ初期投資が大幅に少なく、コストは遮断器の1/5～1/10です。複雑な機械的操作部品を持たないシンプルな構造を特徴とするため、定期的なメンテナンスはほとんど必要ありません。耐用年数が長く、故障率が低いため、負荷遮断スイッチと組み合わせるとコスト効率の高い保護方式を形成できるため、配電ネットワークにおける大規模なプロモーションに最適です。また、迅速な障害分離により、停止の範囲と期間が短縮され、グリッド電源全体の信頼性が向上し、間接的な経済的損失が軽減されます。
