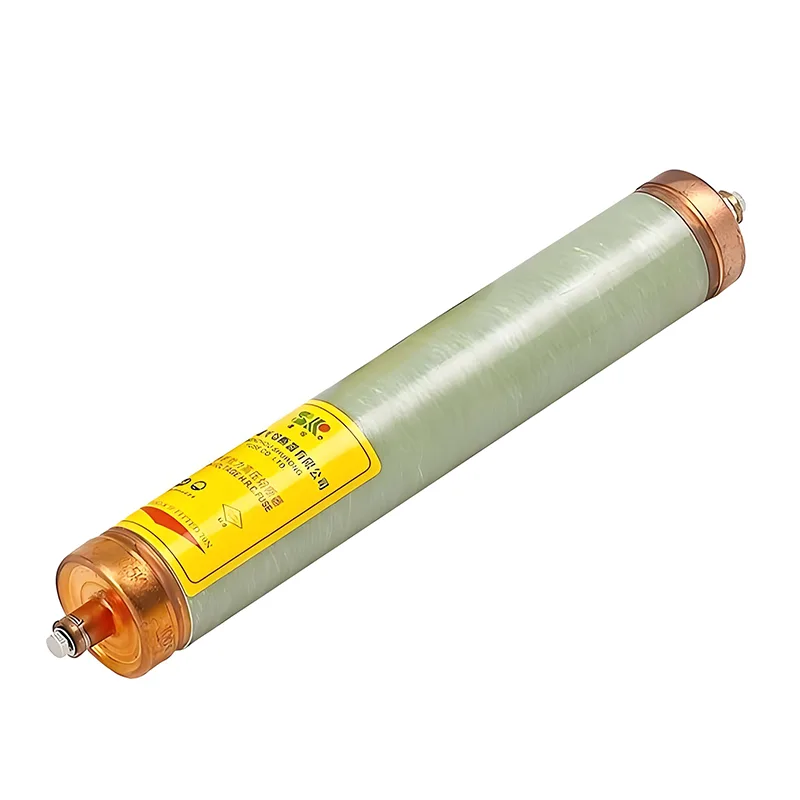

油入変圧器の過負荷保護用の高電圧限流ヒューズは、10kV ～ 40.5kV 高圧配電網の専用保護コンポーネントです。油入変圧器の過負荷と短絡保護要件の両方に対処することに重点を置いており、正確な過負荷応答と信頼性の高い電流制限機能を提供し、機器の安全な動作を確保するための中核デバイスとして機能します。以下では、変圧器保護に対する独自の適応価値を強調しながら、主要なアプリケーション シナリオと特有の利点を詳細に説明します。
これらの特殊な保護装置は、さまざまな電力システム用途にわたる油入変圧器の固有の運用上の課題を満たすように特別に設計されています。
鉄鋼、化学、建材などの業界では生産負荷が大きく変動するため、油入変圧器は継続的な過負荷のリスクにさらされています。これらのヒューズは、長期の過負荷状態に正確に応答すると同時に短絡障害を処理し、変圧器巻線の過熱、経年劣化、または故障を防止し、中断のない生産電源を確保します。
家庭用と商業用の負荷には大きなピークと谷の違いがあり、電力使用のピーク時に過負荷が発生することがよくあります。これらのヒューズは、塩水噴霧、温度変化、砂嵐などの過酷な屋外環境に適応します。柱上変圧器の高電圧側に直接設置され、負荷遮断スイッチと連動して経済的な保護ソリューションを形成し、過負荷による機器の故障を防ぎます。
風力発電所や太陽光発電所の出力は大きく変動するため、系統接続された油入変圧器に過負荷が頻繁に発生します。これらのヒューズは、通常の励磁突入電流と過負荷電流を正確に区別して誤ったトリップを回避し、短絡故障を迅速に遮断して再生可能エネルギーの安定した系統接続を確保します。
米国式パッドマウント変圧器などのコンパクトな機器はスペースが限られており、内部の油入変圧器は密閉環境で長時間動作します。これらのヒューズは、変圧器油への直接浸漬設置を可能にするコンパクトな構造設計を特徴としており、リアルタイムの過負荷監視を提供しながらスペースを節約し、パッド取り付け変電所の統合運用要件に完全に適応します。
油入変圧器の過負荷保護用高電圧限流ヒューズは、油入変圧器の過負荷耐性曲線に正確に一致する、最適化された逆時間電流特性を備えています。軽度の過負荷時には時間遅延を設けて動作し、不必要な停電を回避する一方、重度の過負荷や短絡時にはミリ秒レベルの溶断を実現します。これにより、機器の保護と電源の連続性のバランスが取れ、通常の変圧器の励磁突入電流に効果的に耐えることができます。
油浸動作条件向けに特別に設計されており、エンドキャップとヒューズチューブ間の接続には耐油性ゴムガスケットとシーラントによる二重保護が採用されており、変圧器の油漏れや湿気の侵入を完全に排除します。ヒューズ チューブの材質は油腐食や高温に耐性があり、油環境下で 15 年を超える耐用年数を実現し、油入変圧器のライフサイクル全体の動作要件に適合します。
これらのヒューズは、正確な過負荷保護に加えて、優れた電流制限機能を備えており、短絡電流がピーク値に達する前に制限して電気力学的影響を最小限に抑えます。石英砂を充填した密閉磁器管構造により、アークが急速に消滅し、再点火や過電圧の発生が防止されます。 1000MVAを超える遮断定格により、油浸環境における爆発の危険を効果的に排除します。
小型軽量のプラグインモジュラー設計を特徴とするこれらのヒューズは、変圧器の高電圧側またはパッドマウント変電所内に直接取り付けることができます。複雑な工具は必要ないため、1 人でわずか 5 ～ 10 分で交換できます。標準化されたインターフェースは、幅広い定格電流オプション (10A ～ 80A) を備えたさまざまな容量の油入変圧器に適応し、スペアパーツの在庫要件を削減します。
サーキットブレーカーと過負荷リレーを組み合わせたソリューションと比較して、これらのヒューズは初期投資の 1/3 ～ 1/5 しか必要としません。複雑な操作メカニズムがないため、メンテナンスコストは事実上ゼロです。正確な保護により、変圧器の修理コストと停電による損失が削減され、長期にわたる優れた運用コスト効率が実現します。
