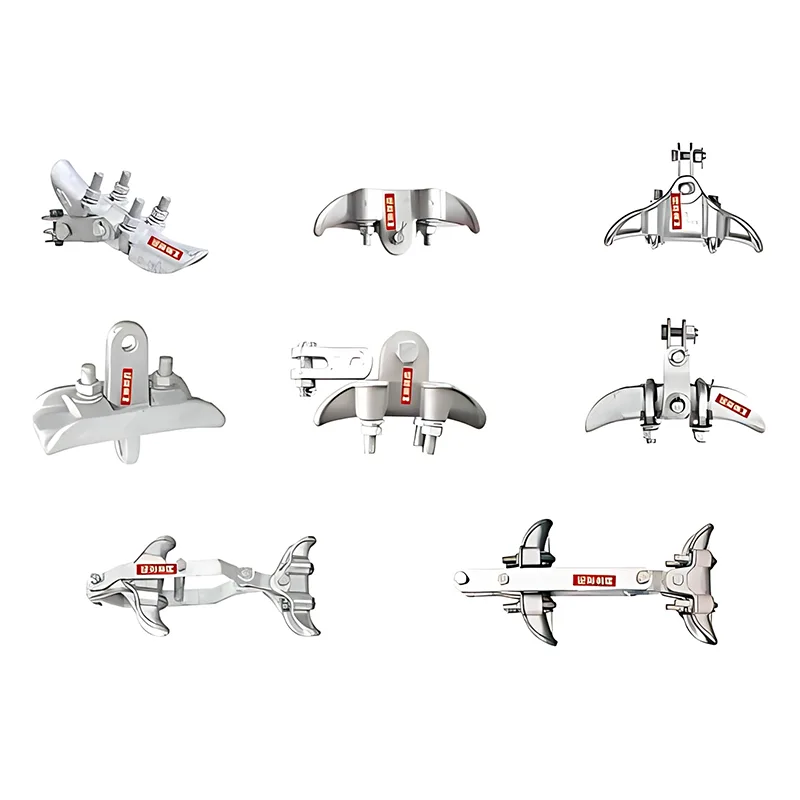

サスペンションクランプ

コアアプリケーションシナリオ

電力インフラにおける重要な接続ポイント

サスペンション クランプは架空送電線サポート システムのバックボーンとして機能し、適合する接続フィッティングを介して導体とアース線を絶縁体ストリングに確実に吊り下げることができます。また、送電鉄塔や電柱にアース線を直接取り付けることも可能で、架空線と変電所の間に重要なリンクを形成します。

特殊な導体の互換性

これらのフィッティングは、アルミニウム導体およびアルミニウム導体鋼強化 (ACSR) ケーブル用に特別に設計されており、保護のためにアルミニウム テープまたは外装ロッドで巻かれたワイヤに適しています。保護ラッピングを含む導体の外径を考慮した設計により、標準の導体仕様との幅広い互換性が保証されます。

主な利点

多彩な素材オプション

これらのサスペンション クランプは可鍛鉄とアルミニウム合金の両方の構造で利用でき、特定の環境条件と負荷要件に基づいて選択できます。この柔軟性により、エンジニアはプロジェクトごとにパフォーマンス、耐久性、費用対効果のバランスを取ることができます。

幅広い構成

固定式、ダブルクランプ式、Uクランプ式、強化型、コロナ対策型など、多様な設置ニーズに対応するためのデザインを豊富に揃えています。さまざまなハンガー プレート スタイルと互換性があり、さまざまな吊り下げ方法や機械的負荷条件に正確に適合できます。

実証済みの安全性と信頼性

これらのサスペンション クランプは、厳格な業界規格に従って製造されており、最大 25° の吊り下げ角度と導体直径の 8 倍の最小曲げ半径をサポートします。クランプ強度は導体の定格破断張力の指定された割合を満たしており、安定したライン動作を保証し、伝送システムの潜在的な安全リスクを最小限に抑えます。

効果的な導体保護

これらのサスペンション クランプをアルミニウムのラッピング テープやアーマー ロッドと併用すると、導体と接続具の間の直接の摩擦と摩耗が大幅に軽減されます。これにより、サスペンションの応力によって引き起こされる導体の損傷が防止され、両方の導体と伝送線ネットワーク全体の耐用年数が効果的に延長されます。
