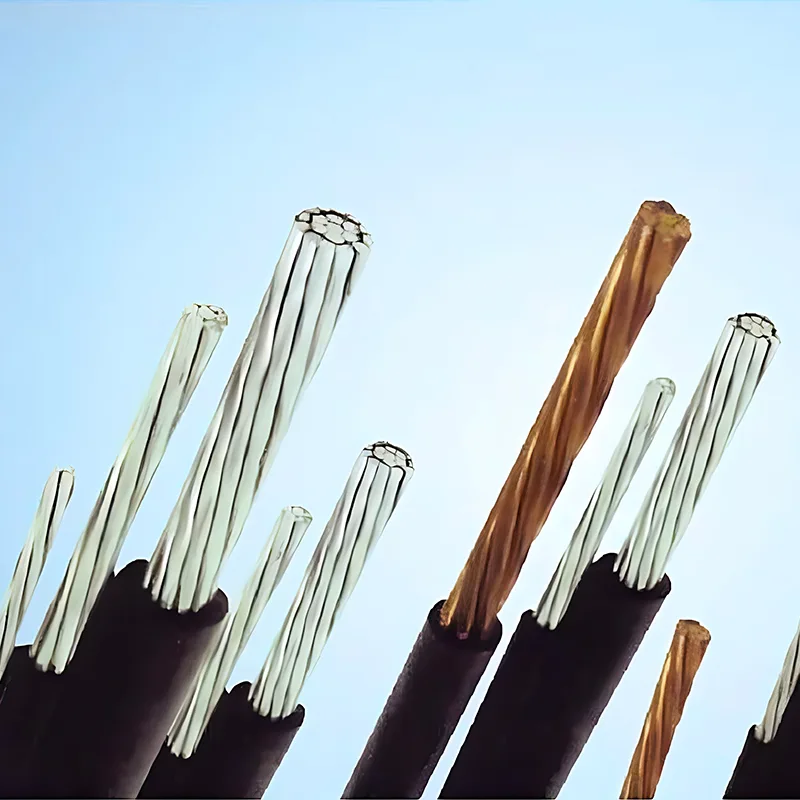

絶縁架空ケーブル

絶縁架空ケーブルは、国家規格 GB/T 12527-2008 (定格電圧 1kV 以下の架空絶縁ケーブル) に完全準拠して製造されたプレミアム低電圧送電製品です。これらは、最大 1kV の AC 定格電圧の架空配電システム用に設計されています。これらのケーブルは、銅、アルミニウム、またはアルミニウム合金の導体と、PVC、PE、および XLPE の 3 つの耐候性絶縁材料を使用しています。これらは、屋外の架空送電のさまざまな要件を満たす、柔軟で安全な電源ソリューションを提供します。従来の裸導体に代わるコスト効率の高い代替品として、都市および地方の配電ネットワークをアップグレードするための主流の選択肢となっています。

主な適用範囲と技術パラメータ

1kV以下の低電圧架空送電用に特別に開発された絶縁架空ケーブルは、都市部の配電網、地方の送電網改修、工業団地の日々の電力供給ニーズを満たします。主な動作仕様および設置仕様は以下のとおりです。

定格電圧:

1kV以下の低電圧架空送電に適しており、住宅、商業、軽工業用途の配電要件を満たします。

長期使用温度:

PVC および PE 絶縁ケーブル: 長期最大導体温度 70°C

XLPE 絶縁ケーブル: 長期最大導体温度 90°C、高負荷条件に適しています

最低設置温度：-20℃で冬季施工や寒冷地でも安心の長期稼働が可能

曲げ半径: 外径 D < 25mm のケーブルの場合、最小曲げ半径は 4D 以上でなければなりません。 D ≥ 25mm の場合、最小曲げ半径は 6D 以上であり、さまざまな環境での設置が容易になります。

主な利点

絶縁架空ケーブルには、最新の低電圧架空配電システムに推奨されるソリューションとなる 5 つの明確な利点があります。

幅広い用途と高い汎用性

3 つの導体タイプと 3 つの絶縁材料が用意されているため、線路負荷や環境条件に応じて柔軟にケーブルを選択でき、都市、地方、工業団地などの架空送電プロジェクトに十分に対応できます。

優れた耐候性と長寿命

ケーブルは耐候性絶縁体で作られており、直射日光、雨による侵食、温度変化に耐えます。外側の絶縁層は導体を腐食から保護し、従来の裸線と比較して耐用年数を大幅に延長し、架空線の動作安定性を向上させます。

安全性と信頼性の向上

絶縁層は短絡を効果的に防止し、感電のリスクを軽減するため、厳格な安全要件が求められる人口密集地域、森林地帯、鉱山地域に特に適しています。また、木の枝、鳥、その他の外部干渉によって引き起こされるライン障害も最小限に抑えます。

簡単な設置と低メンテナンス

曲げ半径を標準化することで現場での施工が容易になります。幅広い温度適応性により、季節的な制限が軽減され、耐用年数全体にわたる全体的なメンテナンスコストが削減されます。

最適化されたパフォーマンス分類とコスト効率

異なる長期温度定格 (70°C / 90°C) の絶縁材料によって分類されているケーブルにより、お客様は実際の負荷特性に基づいて適切なタイプを選択できます。これにより、安全な動作が保証され、不必要な資源の無駄が回避され、架空送電の経済効率が向上します。
