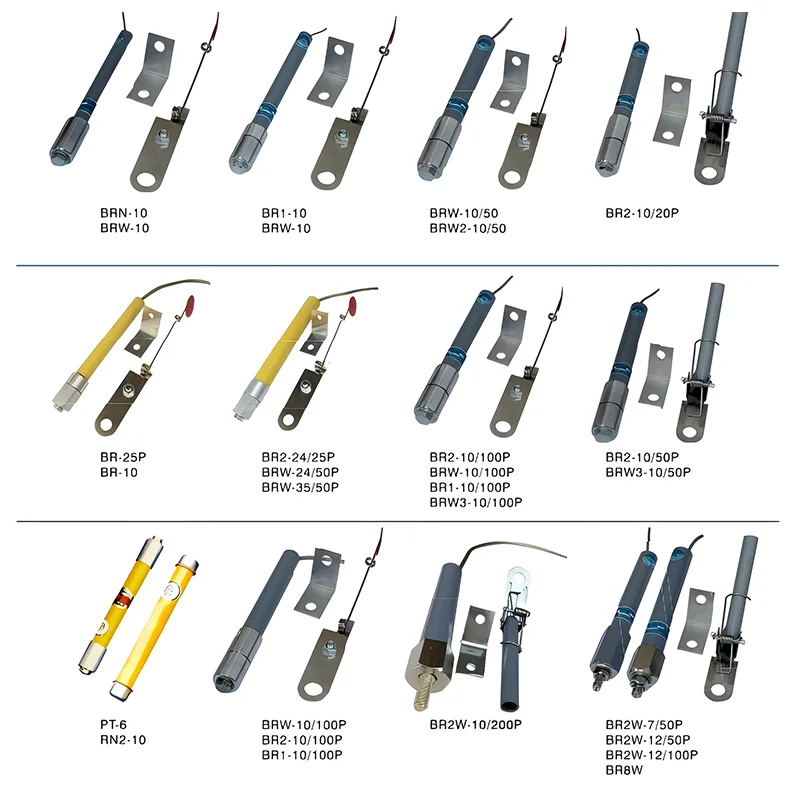

蓄電器保護用高圧ヒューズ

シャント コンデンサの外部保護用の高電圧ヒューズは、高電圧配電システムのシャント電力コンデンサ用に特別に設計された専用の保護部品です。優れた電流制限性能と正確な保護動作を特徴とするこれらは、無効電力補償コンデンサバンクにとって不可欠な安全デバイスとなっています。

主なアプリケーション シナリオ

これらの専用保護デバイスは、さまざまな電力システム アプリケーションにわたる電力コンデンサ回路の固有の保護要件を満たすために専門的に開発されています。

変電所の高電圧コンデンサキャビネット

これらは、変電所の屋内高電圧無効電力補償コンデンサ キャビネットで最も広く使用されており、個々の電力コンデンサの短絡、電極間の故障、内部故障に対する保護を提供します。故障したコンデンサを迅速に隔離し、コンデンサ バンク全体への故障の伝播を防ぎます。

産業企業における高電圧無効電力補償システム

これらのヒューズは、冶金工場、化学工場、製造工場などの大企業の高電圧配電室で使用されており、頻繁に切り替えられるコンデンサ バンクに適しています。これらは系統高調波や負荷変動による影響に耐え、無効電力補償コンデンサの安定した動作を保証し、企業が系統力率要件を満たすのに役立ちます。

再生可能エネルギー発電所の配電回路

電圧変動が厳しく高調波成分が多い太陽光発電所や風力発電所の高圧無効電力補償装置では、これらのヒューズが過電圧や突入電流による損傷からコンデンサを効果的に保護し、再生可能エネルギーの系統接続配電システムの安定した動作を保証します。

都市配電網におけるボックス型変電所とリングメインユニット

これらのヒューズは、ボックス型変電所のコンパクトな無効電力補償モジュールや、都市および地方の配電網の屋内リング メイン ユニット内に設置され、小型で柔軟な設置が特徴です。これらはキャビネット内の限られたスペースに適応し、個々のコンデンサに独立した保護を提供し、その後のメンテナンスや交換を容易にします。

主なパフォーマンス上の利点

高度に一致した保護特性

シャントコンデンサの外部保護用の高電圧ヒューズは、独自の時間電流特性を採用しています。これらは誤ってトリップすることなく、コンデンサのスイッチング突入電流や通常動作時の過電流に確実に耐え、短絡や絶縁不良の状況下でも即座に確実に動作し、優れた保護選択性を実現します。

優れた電流制限性能と消弧性能

これらのヒューズは、ケイ砂を充填した磁器チューブ ハウジングで構成されており、短絡電流のピークを迅速に制限し、故障が発生したときにアークを瞬時に消滅させます。これにより、スイッチング過電圧が抑制され、コンデンサの膨張や爆発などの安全上の危険が効果的に防止されます。

設置とメンテナンスが簡単なコンパクト設計

コンパクトな構造と幅広い仕様により、さまざまな高電圧コンデンサキャビネットや開閉装置の標準的な取り付け位置に適合します。簡単な分解と交換により、障害後のオンサイトでの迅速な修理が可能になり、メンテナンスのダウンタイムが大幅に削減されます。

安定した長期動作のための強力な高調波耐性と経年劣化耐性

これらのヒューズは、コンデンサ回路の実際の動作条件に合わせて調整されており、高調波や過電圧に対して優れた耐性を備えています。頻繁に切り替えられる複雑なグリッド環境における経年劣化や故障に耐え、長い耐用年数と高い運用信頼性を保証します。

低い運用コストとメンテナンスコストで費用対効果が高い

ヒューズはブレーカーなどの保護装置に比べ、機械的な可動部分がないシンプルな構造のため、日常の運用はほぼフリーです。調達コストが低く、大規模用途に適しているため、無効電力補償プロジェクトの設備投資とその後の運用保守費用が大幅に削減されます。
