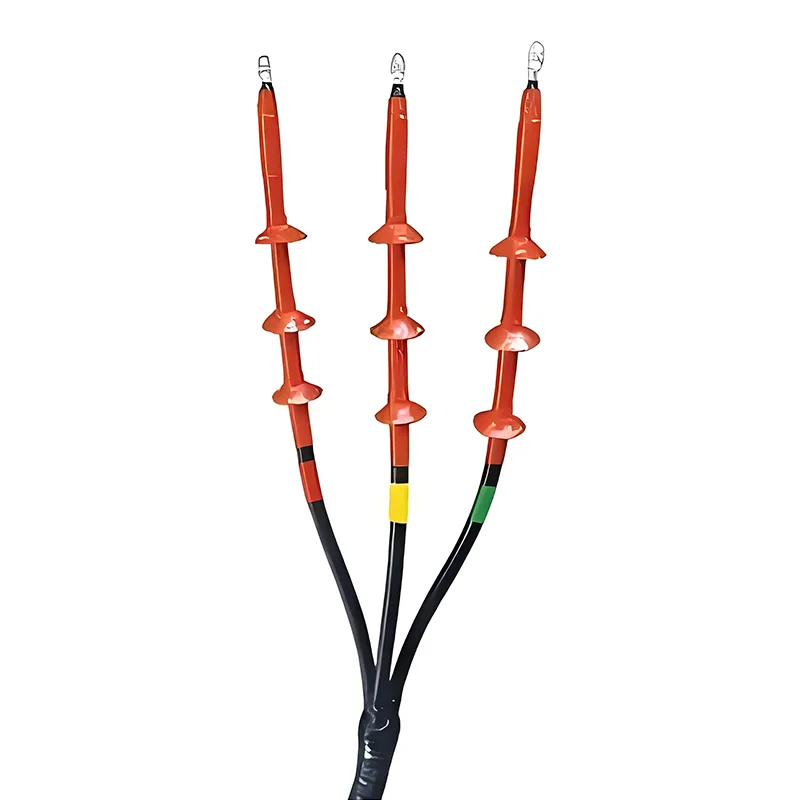

熱収縮性アクセサリ

1 ～ 45kV の熱収縮アクセサリは、中電圧および高電圧の電力システムに不可欠なコンポーネントです。独自の熱収縮特性と信頼できる性能のおかげで、ケーブル端末処理の主流のソリューションとなり、さまざまな電力エンジニアリング プロジェクトで広く使用されています。以下に、それらの中核となるアプリケーション シナリオと主な利点を詳しく紹介し、現代の電力インフラストラクチャ構築における技術的利点と実用的価値を十分に示します。

コアアプリケーションシナリオ

さまざまな電圧グレードと構造設計に基づいて、さまざまな複雑な屋内および屋外の動作環境に適応するように設計された熱収縮ケーブル終端は、主に次の分野に適用されます。

都市配電網と送電網改修プロジェクト

1 ～ 45kV の熱収縮ケーブル終端は、アーバン リング メイン ユニット、ケーブル分岐ボックス、およびボックス型変電所の入出力ケーブルに推奨される終端ソリューションとして機能します。これらは、10kV から 35kV の架空から地中への変換プロジェクトや地下ケーブル ネットワークの端末接続に特に最適で、都市空間の制限や絶縁保護の需要に完全に応えます。古い住宅街の送電網のアップグレードや工業団地の電力容量拡大において、これらの終端によりケーブルと電気機器間の高速かつ安定した接続が可能になり、全体的な電源の信頼性が大幅に向上します。

再生可能エネルギー発電システム

これらは、風力発電および太陽光発電ブースター ステーションの集電線および出力回路に広く設置されています。変わりやすい屋外気候や高地の条件に適応できるため、再生可能エネルギー電力の効率的な伝送が保証されます。優れた耐紫外線老化性と防水シール性能を備えており、砂嵐、豪雨、雪などの厳しい自然条件下でも長期安定稼働が可能で、再生可能エネルギー発電システムのメンテナンスサイクルを効果的に延長します。

産業・特殊産業分野

これらは配電室の受電線配線や石油化学、冶金、鉱業の主電源ケーブル終端に広く使用されており、防爆ゾーンや湿気の多い作業環境での絶縁保護に非常に適しています。牽引変電所や鉄道輸送電源システムでは、熱収縮ケーブル終端は連続振動や極端な温度変動に耐えることができ、鉄道運営のための安定した安全な電力供給を保証します。

変電所および送電ハブ

変電所の受電線、受電線、高圧開閉装置の接続などの基幹部分に広く採用されている熱収縮アクセサリは、優れた応力制御性能と絶縁能力を実現します。ケーブル端末での電界分布を効果的に最適化し、部分放電のリスクを軽減し、パワーハブの安定した動作を保証します。屋外タイプの熱収縮ケーブル終端には、防雨型の熱収縮シェッドが取り付けられており、絶縁クリアランスを増やし、屋外の屋外設置条件に最適です。

コアパフォーマンスの利点

優れた電気特性と信頼性の高い絶縁保護

Manufactured with cross-linked polyethylene (XLPE) or ethylene propylene diene monomer (EPDM) base materials blended with stress control materials, heat shrinkable cable terminations evenly optimize electric field distribution at cable ends and effectively suppress corona discharge.絶縁強度は、1 ～ 45kV の電圧レベルの長期動作要件を完全に満たしています。 Built-in hot melt adhesive achieves complete sealing and moisture resistance, while the outer sheath provides strong UV aging resistance and corrosion resistance, forming a multi-layer comprehensive insulation protection system. -40°C ～ +90°C の温度範囲内で安定して動作し、耐用年数は 20 年を超えます。

効率的かつ柔軟な設置を実現する小型軽量構造

熱収縮ケーブル終端はサイズが小さく軽量であるため、輸送や現場での施工が容易です。特別な専門的なツールは必要ありません。ホットエアガンやガストーチによる加熱により短時間で施工が完了し、工期を大幅に短縮します。半径方向の収縮率は 50% 以上、縦方向の収縮率は 5% 未満で、収縮後もケーブル表面にぴったりとフィットします。単芯、3芯、その他の一般的なケーブルタイプと互換性があり、さまざまな導体断面積の終端ニーズに対応します。

優れた費用対効果と低いフルライフサイクルコスト

熱収縮ケーブル終端は、常温収縮ケーブル アクセサリやプレハブ ケーブル アクセサリと比較して、リーズナブルな価格設定と原材料コストの削減が特徴です。設置効率が高いため、現場の人件費を効果的に削減できます。電源ケーブルの耐用年数に合わせて、運用中の定期メンテナンスは最小限で済むため、後のメンテナンス費用が大幅に節約され、ライフサイクル全体で顕著な経済的メリットが得られます。

強力な環境適応性と幅広い互換性

屋内タイプと屋外タイプがあり、屋外バージョンには、優れた耐汚染フラッシュオーバー性能と防雨性能を備えた専用の小屋構造が装備されており、沿岸の塩霧地域や工業粉塵地帯などの過酷な環境に最適です。優れた耐振動性と耐衝撃性を誇り、鉄道輸送や鉱山のシナリオにおける高振動条件下でも確実に動作します。さらに、銅コアケーブルとアルミニウムコアケーブルの両方に適合し、多様なケーブル素材の端子接続の需要に対応します。

安全な操作と国際規格への完全準拠

当社の熱収縮アクセサリは、GB 11033 や IEC 60502-4 などの国内および国際規格に準拠しており、武漢高電圧研究所などの権威ある機関による専門的な評価とテストに合格しており、高い動作安全性と安定性を保証しています。独立した二重接地線設計により、ケーブル鋼外装層と銅シールド層を個別に接地できるため、システムの安全性がさらに向上し、機器の故障リスクが軽減されます。
